RFM-108型压力开关
产品特点
·4 位数字显示当前压力值；
·压力预设开关点和开关点动作延时功能；
·开关输出功能可选（迟滞功能，窗口功能）；
·设有节点动作发光二级管，便于观察；
·按键调校及现场设置各种参数，操作方便；
·压力接口可 330°旋转。
概述
RFM108型压力开关是集压力测量，显示，输出、控制于一体的数显压力测控产品。该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，输出信号由高精度，低温漂放大器放大处理，送入高精度的 A/D 转换器，转换成微处理器可以处理的数字信号，经过运算处理的信号控制两路开关，对控制系统压力进行测控。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量显示和控制。
性能指标
·控制范围：0～0.01…100MPa
·过 压：1.5倍满量程压力或110MPa(取最小值)
·控制精度：±0.5％FS
·显示精度：±0.1%FS
·长期稳定性：≤0.2%/年
·显示方式：4 位数码管
·显示范围：-1999～9999
·供电电源：24V±20%
·最大功耗：≤1W
·负载容量：<24V 1.2A
·开关类型：PNP，NPN
·响应时间：≤5ms
·开关寿命：>100万次
·环境温度：-20℃～60℃
·介质温度：-20℃～80℃
·存贮温度：-40℃～125℃
·防护等级：IP65
结构材料
压力接口：不锈钢 1Cr18Ni9Ti 密封圈：氟橡胶
电子壳体：不锈钢 波纹膜片：不锈钢316L

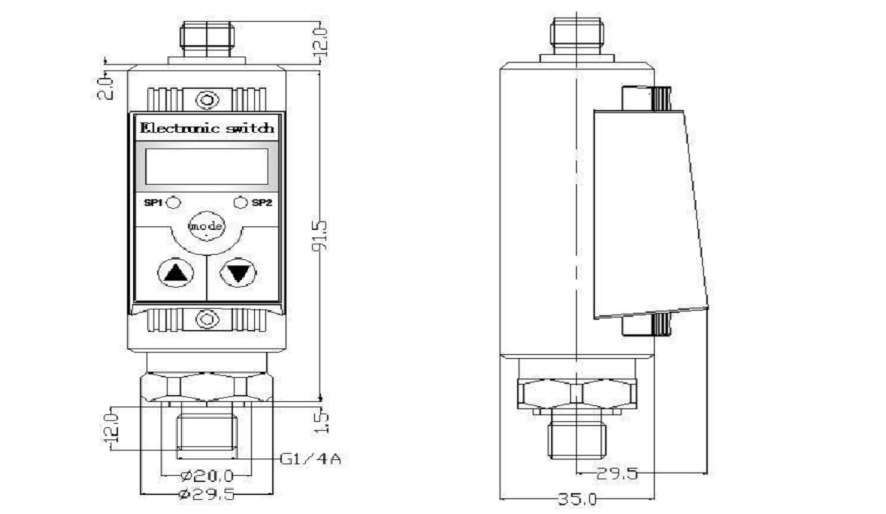

外形尺寸（单位：mm）

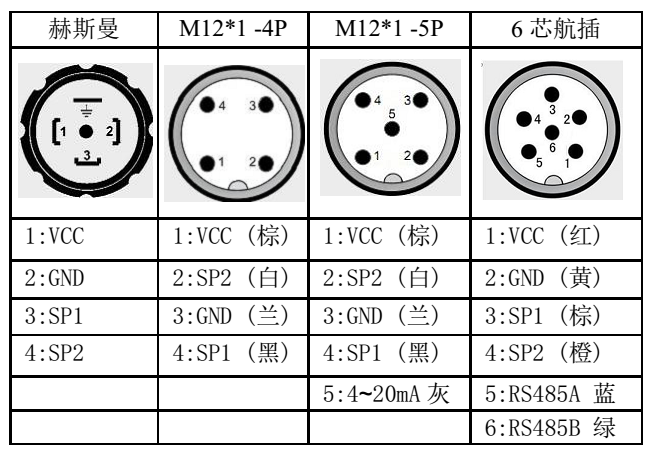

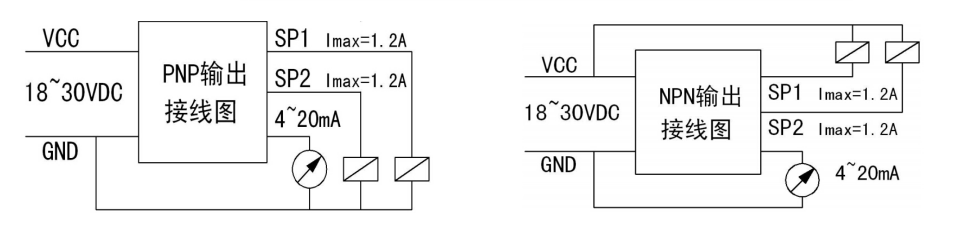

电气连接
为了防止电磁干扰的影响应注意以下事项：
·线路连接尽量短，采用屏蔽线；
·尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线；
·若用微型软管安装，壳体必须单独接地。
选型提示
1、 选型时请在订单上注明精度等级、有无模拟输出，未注明按 0.5 级精度、有两路
开关量及 4～20mA供货。
2、B4 电气连接产品配套提供1.5m电缆，超过1.5m 部分按长度加价。
3、建议在安装使用本产品时，做好现场防护，防止雷电、雨水等造成产品损坏。
4、特殊要求，敬请与本公司商洽，并在订单中予以注明。
