RFM-106型智能无线压力变送器

产品特点

• 有GPRS无线传输和zigbee 无线传输两种无线传输模式；

• LCD 实时显示；

• 按键操作，可现场配置仪表；

• 具有防震、防潮功能，适应野外环境；

• GPRS 无线传输产品有电源反接保护、两路继电器输出、阈值上、下限报警等功能功能；

•zigbee 无线传输产品精度高，实时性强, 采样频率高,抗干扰, 系统功耗低；

 • 适用范围广，可应用于化工、冶金、石油、电力、水处理等自动化行业。

概述

RFM106型无线智能压力变送器是我公司研制生产的一种无线压力变送器，具有无线通讯功能的智能仪表，该产品有GPRS无线传输和zigbee无线传输两种无线传输模式，产品无线信号传输符合GPRS公网和zigbee网络协定。它采用带不锈钢隔离膜片的硅压阻式传感器作为压力测量元件，并使用专用的IC电路对宽温度范围内零点和满度性能补偿，可检测大区域范围内的众多监测点实时数据，如煤气柜水封检测、储油罐检测、工业现场自动化控制、水管网压力、环境参量检测、水文监测等。

 性能指标

·量  程：0～0.01…100MPa

·过  压：1.5倍满量程压力或110MPa(取最小值)

·压力类型：表压或绝压或密封表压型

·精  度：±0.5％FS/±0.25％FS/±0.1％FS

·长期稳定性：最大±0.5%FS/年

·零点温度系数：0.03%FS/℃(≤100kPa)；0.02%FS/℃(＞100kPa)

·满度温度系数：0.03%FS/℃(≤100kPa)；0.02%FS/℃(＞100kPa)

·工作温度：-25～70℃

·贮存温度：-40～120℃

·供电电源：GPRS无线传输：15～30VDC              zigbee 无线传输: 3.6V（19Ah）高能锂电池

·输出信号：GPRS无线传输/zigbee 无线传输

·传输距离：GPRS无线传输：中国移动 GPRS 网络覆盖的地方均可无线传输:＞1000m

·外壳防护：IP65

 结构材料

压力接口：不锈钢1Cr18Ni9Ti            密封圈：氟橡胶

电子壳体：铝合金                              波纹膜片：不锈钢316L

 电缆：Φ7.5mm聚乙烯专用电缆

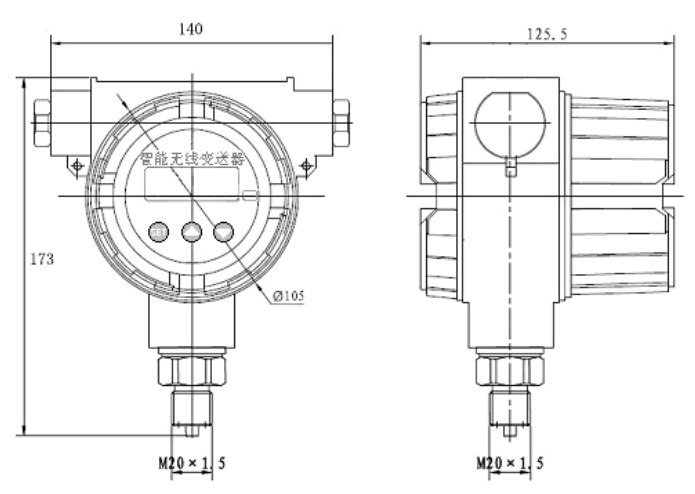

外形尺寸（单位：mm）

电气连接

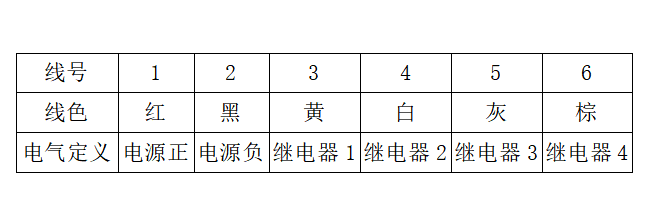

1、GPRS无线传输变送器与外界设备连接采用六芯线：

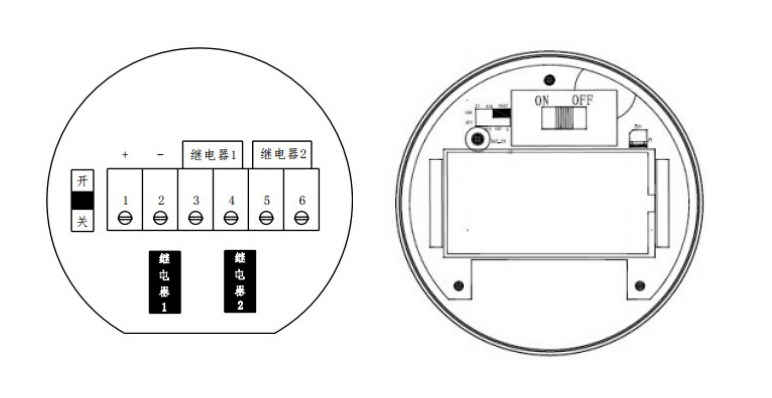

2、zigbee无线传输变送器：

开机：拧开仪表后盖，将电池板滑动开关滑到“ON” 一端，打开电源，仪表显示开机画面 。

关机：拧开仪表后盖，将电池板滑动开关滑到“OFF”一端，关闭仪表电源。

更换电池：拧开仪表后盖，将电池板滑动开关滑到“OFF”一端，关闭仪表电源，更换仪表电池。（3.6V 19Ah 高能锂电池）

 选型提示

1、选型时请注意按照我公司选型指导书选出准确的型号。

2、被测介质要与产品与介质相接触的部分相兼容。

3、若需要订购非标准或特殊要求的产品，请与本公司商洽并在订单上注明。
