RFM-103型压阻式压力变送器

产品特点

·表盘Φ100mm、 Φ150mm外形设计、超高亮度LED压力显示，可替代指针式电接点压力表；

·多种供电方式可供选择；

·具有RS485通讯接口，方便组网和数据传输，实现    产品零点、满度、显示值、控制接点等参数的远程调校和设定；

·可在现场用按键设置变送控制器的参数，进行密码设定，操作方便；

·可进行四位压力值显示、四位状态参数显示并输出标准模拟信号；

·可最多提供五路控制接点，接点值和接点状态任意设置，控制精确，可对控制接点设置回差值，以消除接点抖动现象，控制可靠；

·有现场管道垂直安装和控制屏面板轴向安装两种方式，安装方便。

 概述

RFM-103型压阻式压力变送器产品型数字化压力变送控制器是一款集压力测量、显示、接点控制及变送输出于一体的全数字化测控产品，具有RS485数字接口。可直接安装于现场压力测量点或安装于试验台控制屏上，既可用按键现场设定零点值、满度值、接点压力值等多种参数，也可通过RS485总线功能实现网络、数字信号传输以及变送器参数远程设定和调校。广泛应用于水电、冶金和化工等行业的自动控制领域，对流体介质的压力进行测量与控制。

 性能指标

·量  程：-0.1…0～0.01…100MPa

·过  压：1.5倍满量程压力或110MPa(取最小值)

·压力类型：表压或密封表压型

·精  度：±0.5％FS/±0.25％FS/±0.1％FS

·长期稳定性：最大±0.5%FS/年

·继电器接点控制数目：1～5点

·零点温度系数：0.03%FS/℃(≤100kPa)；0.02%FS/℃(＞100kPa)

·满度温度系数：0.03%FS/℃(≤100kPa)；0.02%FS/℃(＞100kPa)

·负载能力：  240V/3A（AC）或30V/5A（DC）

·触点寿命：＞100000次·补偿温度：0～50℃

·供电电源：220VAC±15%或220VDC或24VDC

·最大功耗：≤3.5W

·安装方式：垂直、轴向安装

·环境温度：-10℃～60℃  振动频率：（0～300）Hz

·介质温度：-10℃～80℃  加 速 度：≤3×9.81ms-2

·存贮温度：-40℃～125℃  冲  击：≤10×9.81ms-2

·相对湿度：≤80%

 结构材料

压力接口：不锈钢  1Cr18Ni9Ti          密封圈：氟橡胶

电子壳体：铝合金、不锈钢              波纹膜片：不锈钢316L

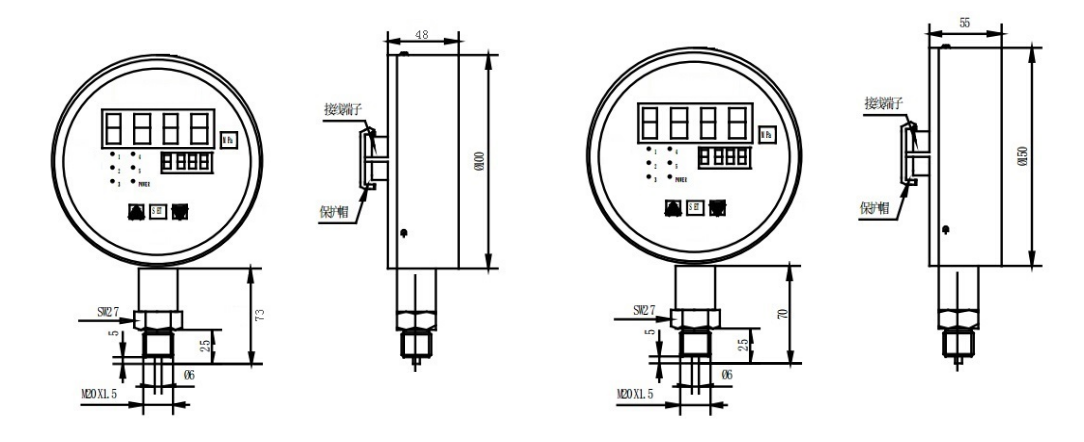

外形尺寸（单位：mm）

                                                     表盘100尺寸                                                                                                                                      表盘150尺寸

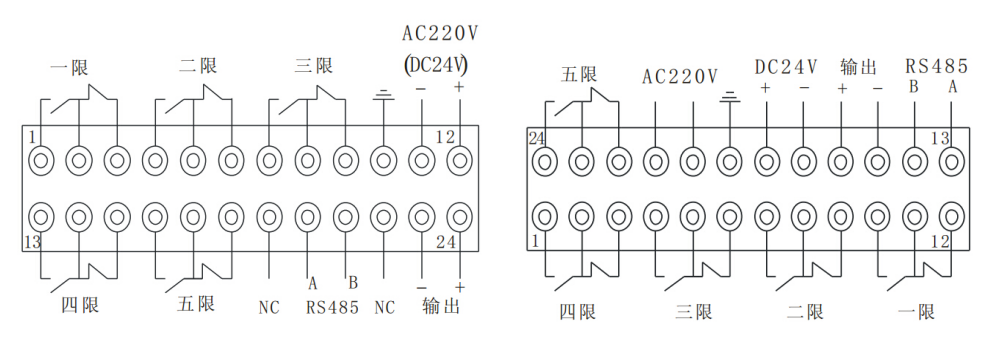

电气连接

                                                     表盘100接线定义                                                                                                          表盘150接线定义

选型提示

1、选型时请注意按照我公司选型指导书选出准确的型号。

2、被测介质要与产品与介质相接触的部分相兼容。

3、选型中特别要注意产品的供电电源、精度等级及控制接点数，未注明的按24VDC供

电，0.5级精度、无控制接点供货。

4、若需要订购非标准或特殊要求的产品，请与本公司商洽并在订单上注明。
