RFM-101型压阻式压力变送器

 产品特点

·陶瓷平膜结构；

·结构小巧、高可靠性；

·先进的抗干扰和绝缘特性；

·抗冲击、抗过载、抗震动；

·防水锤、防泄漏。

 概述

RFM-101型压力变送器是我公司推出的一款高性价比的压力变送器，采用平膜结构传感器芯体和专门定制的放大电路，经过线性修正和温度补偿，可以满足多种环境条件下的压力测量与控制需要。由自动生产线批量生产，各项参数严格受控。整个产品经过了元器件、半成品及成品的严格测试及老化筛选，产品一致性好、抗干扰、抗过载能力强、稳定性高。

该型号电流型和电压型压力变送器具有多样的输出形式和压力接口，OEM式的定制服务更能最大限度的满足客户的应用需求，可广泛应用于变频恒压供水、压缩机、楼宇自控、HVAC控制，过程控制，水处理、气压液压控制等。

 性能指标

·量  程：-0.1…0～0.01…3MPa

·过  压：2倍满量程压力

·精  度：±1％FS

·长期稳定性：最大±1%FS/年

·零点温度系数：0.03%FS/℃(≤100kPa)；0.02%FS/℃(＞100kPa)

·满度温度系数：0.03%FS/℃(≤100kPa)；0.02%FS/℃(＞100kPa)

·负载能力：240V/3A（AC）或30V/5A（DC）

·补偿温度：-10～70℃

·介质温度：-20～100℃

·贮存温度：-40～125℃

·负载阻抗：≤（U-8）/0.02Ω

·响应时间：≤10 ms

·介质温度：-10℃～80℃  加 速 度：≤3×9.81ms-2

·存贮温度：-40℃～125℃  冲  击：≤10×9.81ms-2

·供电电压：5～30VDC

·输出信号：4～20mA/0.5～4.5V

 结构材料

压力接口：不锈钢  1Cr18Ni9Ti          电子壳体：不锈钢

         膜片：陶 瓷                                      接  插  件：塑料

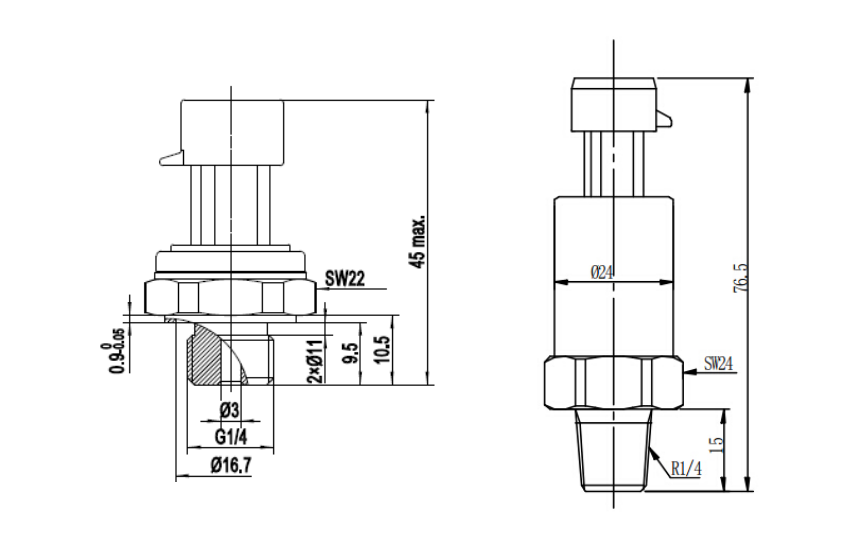

外形尺寸   （单位：mm）

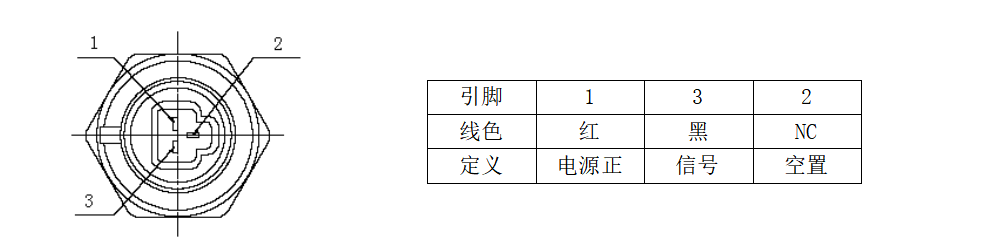

电气连接

选型提示

1、选型时请注意按照我公司选型指导书选出准确的型号。

2、被测介质要与产品与介质相接触的部分相兼容。

3、若需要订购非标准或特殊要求的产品，请与本公司商洽并在订单上注明。
