RFM-109差压变送器

　　产品特点

　　· 全不锈钢结构设计，体积小巧重量轻，安装方便；

　　· 激光焊接，全密封结构，外壳防护等级IP65；

　　· 传感器为扩散硅压阻式差压传感器，不锈钢316L隔离膜片；

　　· 经过了温度补偿和老化筛选，性能稳定可靠；

　　· 产品可在外部调节零点和满度。

　　概述

　　RFM-109型差压变送器的敏感元件是一个固态压阻敏感芯片，在芯片和两个波纹膜片之间充有硅油。被测差压作用到两端波纹膜片上，通过硅油把差压传递到敏感芯片上，敏感芯片通过导线与信号处理电路相连接。该产品利用半导体硅材料的压阻效应，实现差压与电信号的转换。由于敏感芯片上的惠斯登电桥输出的信号与差压有着良好的线性关系，所以可以实现对被测差压的准确测量。适用于石油、化工、电力、水文等管道各种气体、液体的差压测量。

　　性能指标

　　· 量程：-0.1…0～0.01…3.5MPa

　　· 最大静压：≤20MPa

　　· 压力类型：表压或绝压或密封表压型

　　· 精度：最大：±0.5％FS典型：±0.25％FS

　　· 长期稳定性：±0.5%FS/年(≤200kPa)；±0.2%FS/年(≤3500kPa)

　　· 静压影响：0.05±%FS，每100kPa

　　· 补偿温度：0～50

　　· 工作温度：-10～80℃

　　· 贮存温度：-40～120℃

　　· 供电电源：15～28VDC

　　· 输出信号：4～20mADC（二线制）0/1～5VDC/10V（三线制）

　　· 外壳防护：IP65

　　· 电气连接：接插件或电缆线

　　· 响应时间（10%～90%）：≤1毫秒

　　· 绝缘电阻：100MΩ，50VDC

　　结构材料

　　电子壳体：不锈钢1Cr18Ni9Ti

　　密封圈：氟橡胶

　　灌注液体：硅油

　　接插件外壳：塑料

　　波纹膜片：不锈钢316L

　　电缆：Φ7.5mm聚乙烯专用电缆

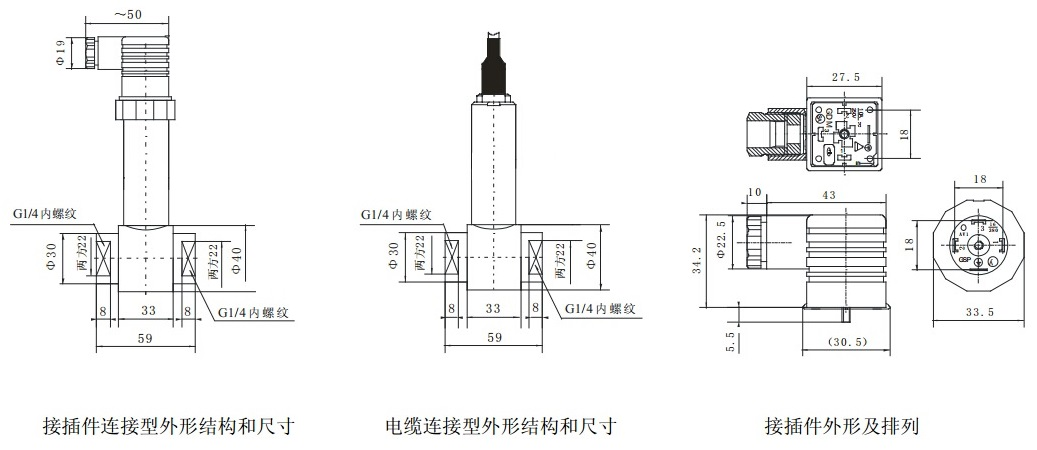

　　外形尺寸（单位：mm）

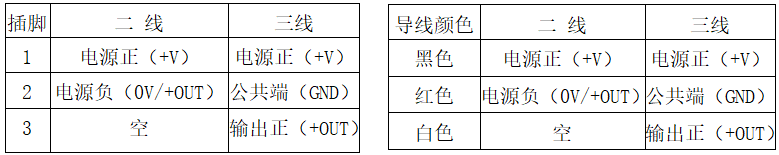

　　电气连接

　　选型提示

　　1、选型时请注意按照我公司选型指导书选出准确的型号。

　　2、被测介质要与产品与介质相接触的部分相兼容。

　　3、选型时，请注意被测压力点静压不超过20MPa，变送器正、负压腔所受过压不能超出产品的规定值。

　　4、电缆型配套提供1.5m电缆，超过1.5m部分按长度加价。

　　5、若需要订购非标准或特殊要求的产品，请与本公司商洽并在订单上注明。
