RFM-110型微差压变送器

产品特点

·灵敏度高，可测100Pa的微小压力；

·通用于差压、压力、负压测量；

·高过载和高静压；

·稳定性好，优于0.3%FS/年；

·体积小，便于安装；

·有多种信号输出可选择；

·有多种接口形式可供选择；

·可测潮湿、浑浊的气体甚至液体。

 概述

RFM-110型微差压变送器是我公司专门针对暖通空调、风速测量、泄漏检测、洁净室、电厂风压、除尘器、风门控制等特殊行业研制的一种微差压传感器。采用进口硅压阻式差压芯体，高稳定性放大线路，外壳为铝合金结构。两个压力接口为M10螺纹和旋塞结构，可直接安装在测量管道上或通过引压管连接。压力直接作用在传感器的膜片上，使膜片产生与介质压力成正比的微位移，使传感器的电阻发生变化，和用电子线路检测这一变化，并转换输出一个对应于这个压力的标准信号。广泛应用于锅炉送风、井下通风，中央空调，风管风力，楼宇自控等电力、煤炭行业压力过程控制领域。

 性能指标

·量 程: ±(50Pa～200Pa～1KPa～10KPa ～100KPa)

·耐 压: 量程值的三倍

·综合精度: 0.5%FS、1.0%FS

·输出信号: 4～20mA(二线制)、0～5V、1～5V、0～10V、0.5～4.5VDC (三线制)

·供电电压: 24DCV(15～30VDC)

·绝缘电阻：≥1000 MΩ/100VDC

·介质温度: -20～85℃

·环境温度: 常温(-20～85℃)

·储存温度：-40～90℃

·响应时间：≤10mS

·负载电阻: 电流输出型：最大800Ω；电压输出型：大于50KΩ

·绝缘电阻: 大于2000MΩ (100VDC

·密封等级: IP65

·长期稳定性能: 0.1%FS/年

·振动影响: 在机械振动频率20Hz～1000Hz内，输出变化小于0.1%FS

·电气接口(信号接口): 引出导线

 结构材料

电子壳体：铝合金          电缆：聚乙烯专用电缆

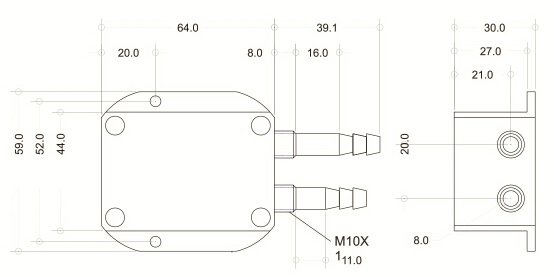

  外形尺寸

（单位：mm）

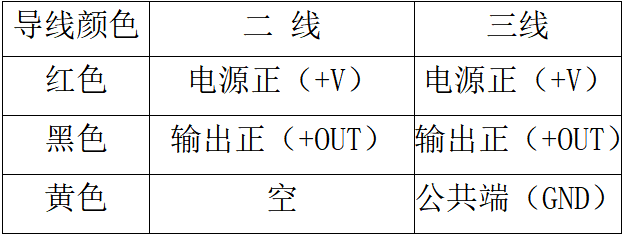

电气连接

变送器与外部电路通过电缆线进行电气连接。

 选型提示

1、选型时请注意按照我公司选型指导书选出准确的型号。

2、被测介质要与产品与介质相接触的部分相兼容。

3、电缆型配套提供1.5m电缆，超过1.5m部分按长度加价。

4、若需要订购非标准或特殊要求的产品，请与本公司商洽并在订单上注明。
