RFM-102型压阻式压力变送器

产品特点

· 性能可靠，安全使用方便；

· 带现场就地显示（可选配0～100%线性指示表/数码管/LCD/LED可选）；

· 可测量表压、绝压和密封参考压力。

概述

RFM-102型压阻式压力变送器产品采用经过计算机自动测试并用激光调阻工艺进行了宽温度范围的零点和灵敏度补偿的带不锈钢隔离膜片的OEM压阻式传感器作为信号测量元件，传感器信号经过信号处理电路后转换为标准信号输出，产品经过了长期老化及稳定性考核等工艺严格筛选，性能稳定可靠。应用于环境比较恶劣的露天现场，同时要求能够现场观测压力显示、需要零点迁移和量程调节的场合。适用于石油、化工、冶金、电力、轻工、纺织、建材、水文地质、食品、医药、环境控制等行业的过程控制和压力测量。

性能指标

· 量程：-0.1…0～0.01…100MPa

· 过压：1.5倍满量程压力或110MPa(取最小值)

· 压力类型：表压或密封表压型

· 精度：±0.5％FS/±0.25％FS/±0.1％FS

· 长期稳定性：最大±0.3%FS/年

· 零点温度系数：0.1%FS/℃(≤100kPa)；0.05%FS/℃(＞100kPa)

· 满度温度系数：0.1%FS/℃(≤100kPa)；0.05%FS/℃(＞100kPa)

· 补偿温度：0～50℃

· 工作温度：-30～80℃/120℃

· 贮存温度：-40～120℃

· 供电电源：11～28VDC（二线制带LCD或LED表头的变送器供电电源应不小于20VDC。）

· 输出信号：0/4～20mADC（二线制）0/1～5VDC/10V（三线制）RS485通讯

· 负载电阻：≤（U-12）/0.02Ω（二线制），≥5kΩ（三线制）

· 外壳防护：IP65

结构材料

压力接口：不锈钢1Cr18Ni9Ti密封圈：氟橡胶

电子壳体：铝合金接插件外壳：塑料

波纹膜片：不锈钢316L

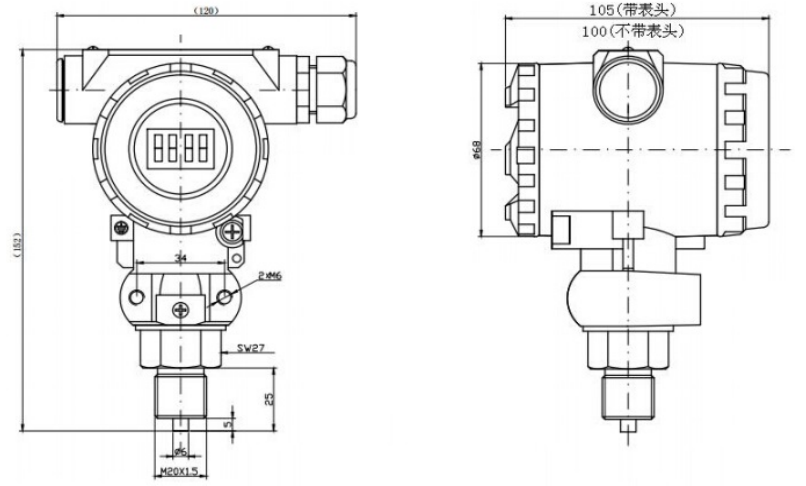

外形尺寸（单位：mm）

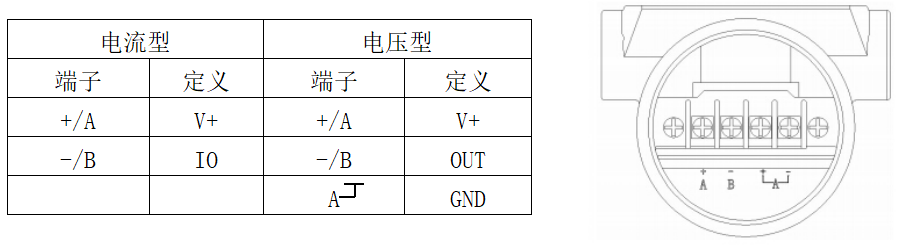

电气连接

选型提示

1、选型时请注意按照我公司选型指导书选出准确的型号。

2、被测介质要与产品与介质相接触的部分相兼容。

3、齐平膜型压力变送器的测量范围为0～70kPa…35MPa。

4、若需要订购非标准或特殊要求的产品，请与本公司商洽并在订单上注明。
