RFM-203型浮球液位开关
产品特点
·可作多点控制，控制开关位置可以随着使用者需要定制；
·金属连杆液位开关使用磁簧开关不需供应电源，接点寿命可达200万次；
·所有的开关出线在接线盒，外部施工配线成本低廉；
·接线盒的防护等级皆在IP-65以上；
·多个开关控制点和其他形式的液位开关比较，RF型的单价最低；
·电缆线可挠性佳，使用寿命长；
·产品有PVDF、PP、PVC塑料材质及SUS304、SUS316金属材质，因此不管酸碱液、溶剂或各种燃油，皆有合适产品可配合使用；
·微动开关内部接点可承受高突波电流；
·可定制导管和电缆长度和开关设定点尺寸。
概述
RFM-203型浮球液位开关分为金属连杆液位开关和电缆浮球液位开关，具有结构坚固，价格低，寿命长等特点。金属连杆液位开关是利用在密闭的金属或塑料管内，设置一点或多点的磁簧开关，然后将管子贯穿一个或多个，中空而内部装有环形磁铁的浮球，并利用固定环，控制浮球与磁簧开关在相关位置上，使浮球在一定范围内上下浮动。利用浮球内的磁铁去吸引磁簧开关的接点，产生开与关的动作，作液位的控制或指示。连杆浮球液位开关是一种安全可靠、使用方便、结构简单的液位控制器，其特点是寿命长、速度快具有较强的抗负载冲击能力。适用于造船工业、发电机设备、石油化学、食品工业、废水或净水设备、电子工业、染整工业、化学工业、橡胶及塑胶工业、油压机械等。
电缆浮球液位开关是利用重力与浮力的原理设计而成，利用微动开关或者水银开关做接点输出。主要包括浮漂体，设置在浮漂体内的大容量微型开关和能将开关处于通，断状态的驱动机构，以及与开关相连的三芯电缆。当浮球在液体浮力的作用下随液位的上升或下降到与水平呈一定角度时，浮球体内的驱动机构——驱动大容量微动开关，从而输出开（ON）或关（OFF）的信号，共报警提示或远程控制使用。该产品尤其是对长距离、多点液位控制、潜水泵或含有粒状/块状杂质之液体的控制，非常适用。
连杆浮球液位开关的性能指标
浮球材质：PP，PVDF材质可适用于强酸碱场所；SUS304/316金属材质适用于高温高压桶槽
接线盒规格：塑胶、铝合金、不锈钢防爆型，防护等级IP-65以上
接点容量：50W/250VAC SPST或40W/250VAC SPDT
接续法兰：JIS，DIN，ANSI规格；牙口有NPT，PF，BSP等规格
可做多点控制、安装容易、节省成本
长度：7.6Cm至2.4m
精确度：±3mm
重复性：±1mm
比重：最小0.55
安装位置：竖直安装±30度
开关设定点：1-5（出厂设定）
触点类型：SPST簧片
触点容量：240VAC/VDC@60VA
触电输出：常开
工作温度：-40度至200度
环境温度：-40度至60度
安装高度：13.2Cm
压力：13.8bar
防护等级：IP65
外壳材料：PP.UL94VO
接线条：12柱，插口
电气接口：1/2”NPT
安装接口：2“NPT
等级：通用型
安装注意的要点
1、配线时建议使用多蕊电缆，被控制线路负载必须和浮球开关接点容量相匹配。
2、安装位置应远离进水口，否则开关会因进水口的波动而造成误动作。
3、若开关装置于容器池壁，可加装L型角钢支架。
4、当浮球开关使用在有马达、继电器、螺管线圈等有电感性负载的电路中，建议在负载两端并联保护线路如：RC(缓冲器)、变阻器、二极管等。
5、接线完成后请将盒盖旋紧并将接线口固定，以确保接线盒防水。
6、接线板端子台上的标识数字由小到大对应着从上至下各浮球的接点。
电缆浮球液位开关的性能指标
本体材质：PP, SUS304 ,SUS316
浮球材质：不锈钢SUS304, SUS316, PP,橡胶Buna-N.
PP塑料本体长度最长可达20”(508mm),注：300mm以上需用Ø10mm本体
不锈钢本体SUS304, SUS316,最长可达100”(2540mm)
接线盒规格：塑胶、铝合金、不锈钢防爆型，防护等级IP-65以上
触点容量：15A/250VAC
工作温度：-10~80度（PP），-10~180度（金属）
额定工作电流：10A
约定发热电流：15A
开关寿命：100万次
可选材质：PP，SUS
控制精度：±0.05m
输出信号：多种输出信号(4-20 Ma,RS485等)
电缆长度：2m／3m／5m／10m／15m
连接：直接甩线或加法兰及接线盒
安装注意的要点
1、安装位置应远离进水口，否则开关会因进水口的波动而造成误动作。
2、若开关装置于容器池壁，可加装L型角钢支架。
3、若开关装置于搅拌区域，可安装防波管或防波挡板。
4、选择管的内径大于浮球直径的法兰连接管。
5、配线时建议使用多蕊电缆。
6、被控制线路负载必须与浮球开关接点容量相匹配。
7、被测液体的比重必须大于浮球比重。
8、浮球的动作点已按客户订货要求在出厂时调整好，请不要随意调整浮球位置。

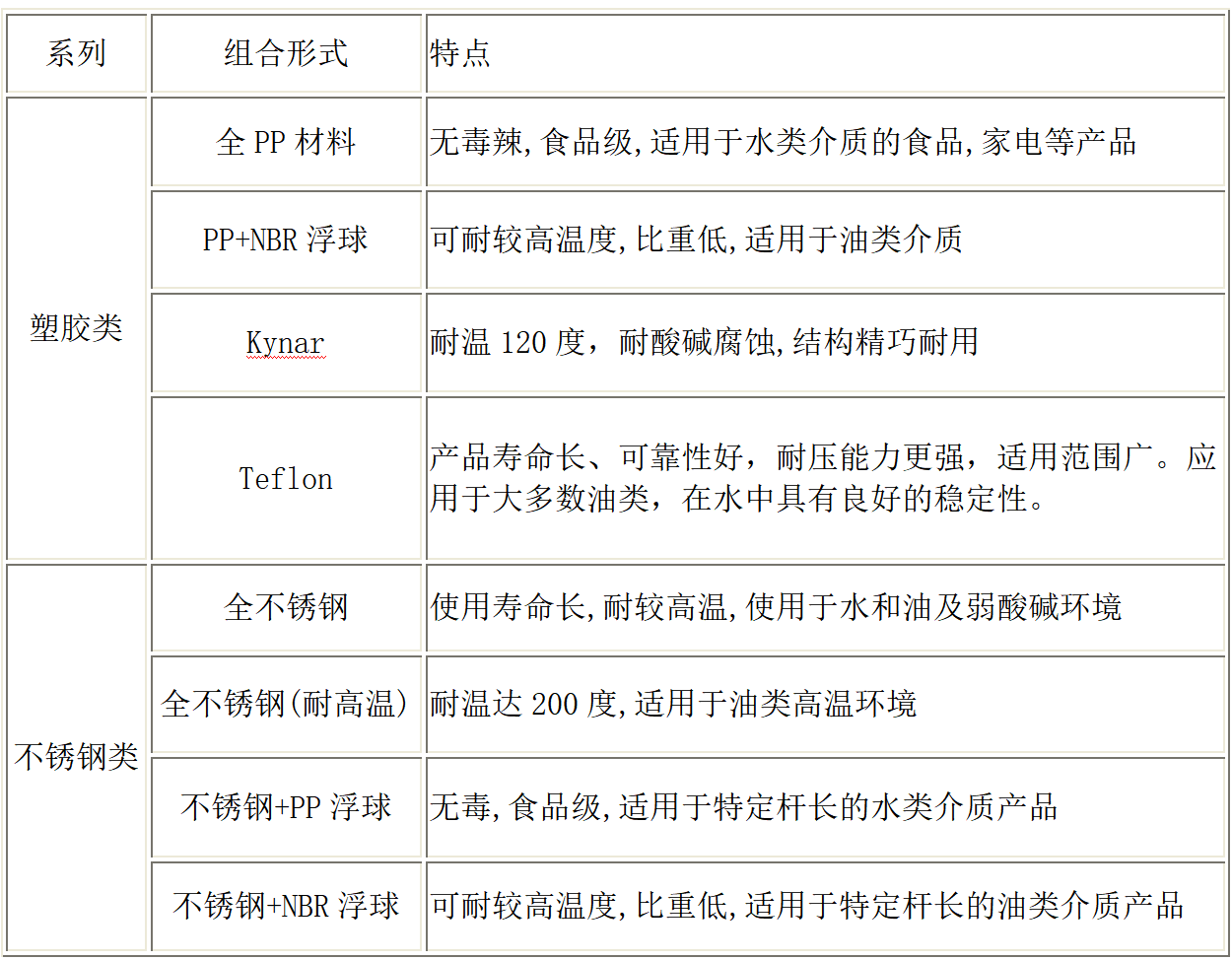

产品分类说明

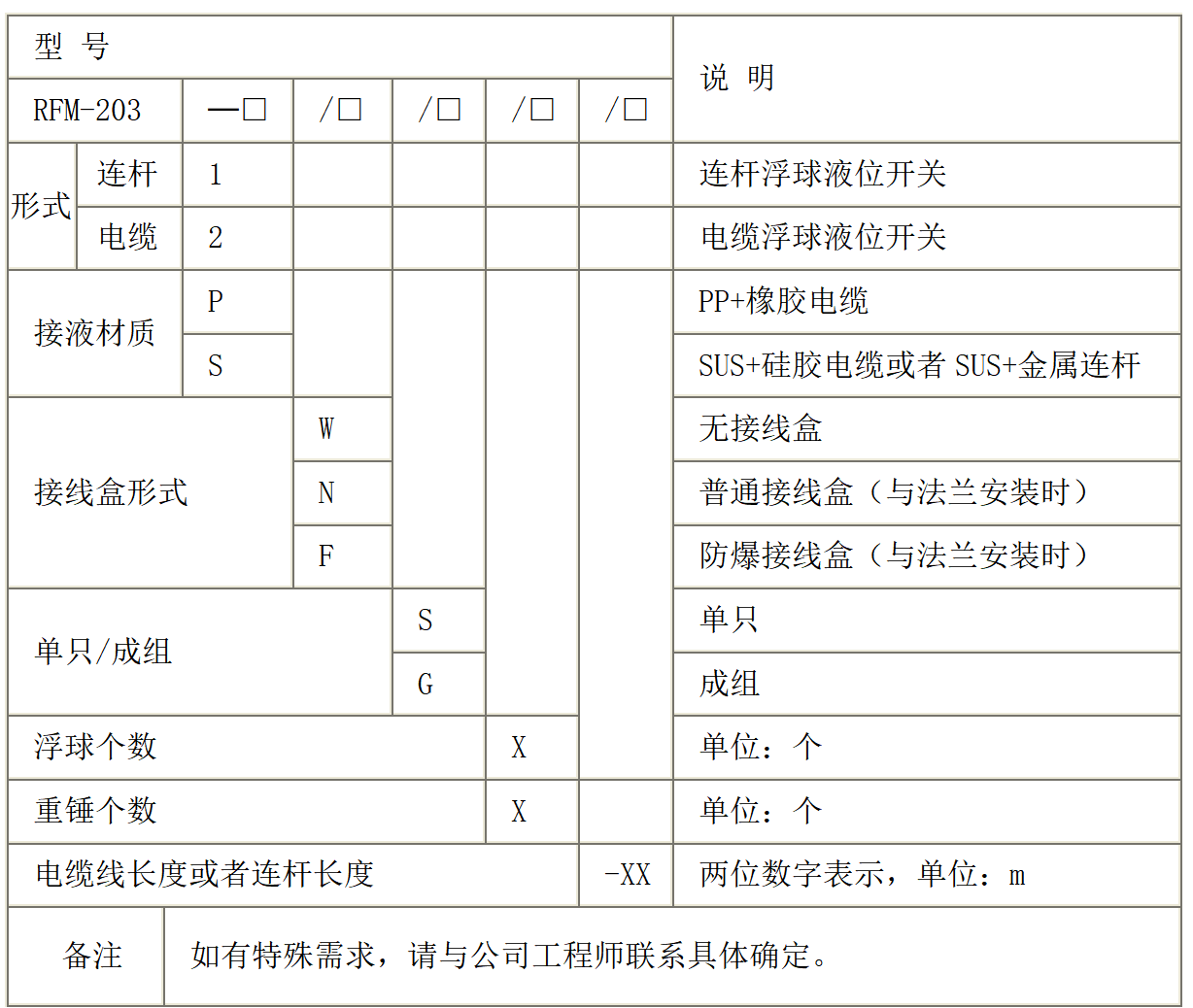

浮球液位开关选型指南
选型提示
1、选型时请注意按照我公司选型指导书选出准确的型号。
2、被测介质要与产品与介质相接触的部分相兼容。
3、若需要订购非标准或特殊要求的产品，请与本公司商洽并在订单上注明。
