RFM-202型超声波物位/液位计

产品特点

·适用于各种恶劣工况；

·准确度及其可靠性高；

·安装方便；

 概述

RFM-202型超声波物位/液位计使常规声波测距技术发生重大改进，不仅拓宽了声波测距技术的应用场合，使其能够应用于各种恶劣工况，而且提高了物位测量的准确度及其可靠性。

RFM-202型超声波物位/液位计已广泛应用于自来水、污水、石油、化工、冶金、电力、食品、制药、造纸、矿产等行业的各种液位、料位的连续测量和实时控制。

性能指标

·量程范围：  0m～2m、3m、4m、6m、8m、12m、15m、20m（可选）

·盲  区：  0.20m～0.5m（量程越大盲区越大）

·测量精度：  实际量程的±0.2%（空气中,平静液面、标准信号强度）

·显示分辨率：1mm

·电流输出：  4mA～20mADC （负载 0Ω ～500Ω ）

·输出分辨率：实际量程的 0.03%

·失效保护：  电流输出≤22mA

·继电器规格：3A250VAC、3A30VDC

·介质温度：  -40℃～75℃ ，（LCD：-20℃ ～ 60℃）

·温度补偿：  智能测温自动补偿

·压力范围： ±0.1MPa

·输入电源： 220V AC 、24V DC（订货可选）

·电源功耗： 最大 80mA

·声波束角： 8°（3db）

·检测周期： 1.5s（可调）

·防护等级： IP67

·安装方式： 螺纹、法兰、或支架（可选）

 结构材料

外壳材料： ABS 工程塑料/铸铝喷塑；

传感器材料： PVC/ABS/PTFE 四氟（可选）

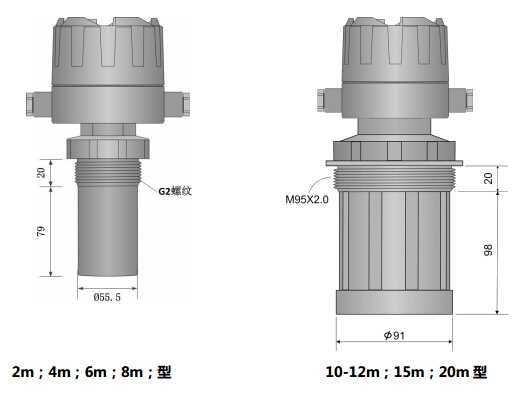

 外形尺寸

（单位：mm）

测量原理

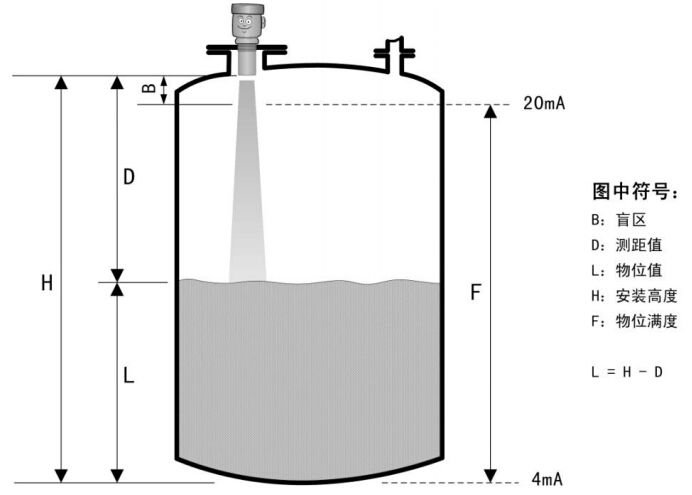

如下图所示，测量介质表面的空间距离 D 与声波的行程时间 T 成正比：D=V×T/2（其中 V 为声速）；因空罐的距离 E 已知，则物位或液位 L 为：L=H-D

通过设定空罐零点、满罐量程及一些应用参数，仪表电子单元自动将脉冲行程时间 T换算成相应得物位值 L，且以对应的 4mA～20mADC 信号输出。

选型提示

1、选型时请注意按照我公司选型指导书选出准确的型号。

2、根据被测介质的不同选择产品不同的材质。

3、若需要订购非标准或特殊要求的产品，请与本公司商洽并在订单上注明。
