RFM-201型无线液位变送器
产品特点
• LCD 实时显示；
• 按键操作，可现场配置仪表；
• 具有防震、防潮功能，适应野外环境；l
• 有GPRS无线传输和zigbee 无线传输2种无线传输模式；
• GPRS 无线传输产品有电源反接保护、两路继电器输出、阈值上、下限报警等功能功能；
•zigbee 无线传输产品精度高，实时性强, 采样频率高,抗干扰, 系统功耗低；
•适用范围广，可应用于化工、冶金、石油、电力、水处理等自动化行业。
概述
RFM-201型无线液位变送器是我公司研制生产的一种无线液位变送器，具有无线通讯功能的智能仪表，该产品有GPRS无线传输和zigbee无线传输2种无线传输模式，产品无线信号传输符合GPRS公网和zigbee网络协定。它采用带不锈钢隔离膜片的硅压阻式传感器作为压力测量元件，并使用专用的IC电路对宽温度范围内零点和满度性能补偿，可检测大区域范围内的众多监测点实时数据，如煤气柜水封检测、储油罐检测、工业现场自动化控制、高池液位、环境参量检测、水文监测等。
性能指标
·量 程：0～1…200m H20或者油
·过 压：1.5倍满量程压力或110MPa(取最小值)
·压力类型：表压或绝压或密封表压型
·精 度：±0.5％FS/±0.25％FS/±0.1％FS
·长期稳定性：最大±0.5%FS/年
·零点温度系数：0.03%FS/℃(≤100kPa)；0.02%FS/℃(＞100kPa)
·满度温度系数：0.03%FS/℃(≤100kPa)；0.02%FS/℃(＞100kPa)
·工作温度：-25～70℃
·贮存温度：-40～120℃
·供电电源：GPRS无线传输：15～30VDC zigbee 无线传输: 3.6V（19Ah）高能锂电池
·输出信号：GPRS无线传输/zigbee 无线传输
·传输距离：GPRS无线传输：中国移动 GPRS 网络覆盖的地方均可无线传输:＞1000m
·外壳防护：IP65
·电气连接：接插件或电缆线
结构材料
压力接口：不锈钢1Cr18Ni9Ti 电子壳体：铝合金
波纹膜片：不锈钢316L 电缆：Φ7.5mm聚乙烯专用电缆

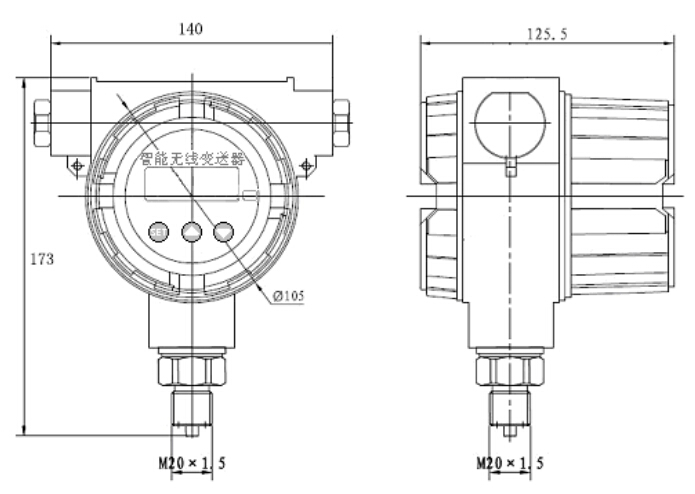

外形尺寸（单位：mm）

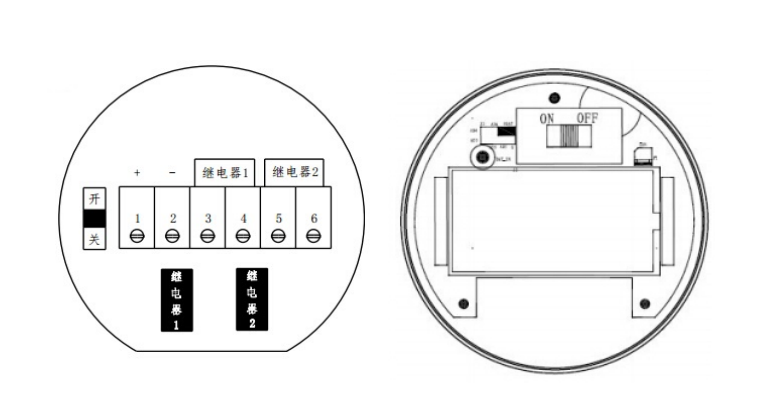

电气连接
1、GPRS无线传输变送器与外界设备连接采用六芯线：
2、zigbee无线传输变送器
开机：拧开仪表后盖，将电池板滑动开关滑到“ON” 一端，打开电源，仪表显示开机画面。
关机：拧开仪表后盖，将电池板滑动开关滑到“OFF”一端，关闭仪表电源。
更换电池：拧开仪表后盖，将电池板滑动开关滑到“OFF”一端，关闭仪表电源，更换仪表电池。（3.6V 19Ah 高能锂电池）
选型提示
1、选型时请注意按照我公司选型指导书选出准确的型号。
2、被测介质要与产品与介质相接触的部分相兼容。
3、配套提供5m聚乙烯电缆，超过5m部分按长度加价,特殊电缆需备注。
4、若需要订购非标准或特殊要求的产品，请与本公司商洽并在订单上注明。
