RFM-200型液位变送器

产品特点

· 一体化结构，无须外部调节；

· 传感器部分的外壳防护等级为IP68，接线盒外壳防护等级为IP65；

· 顶部不锈钢帽可拆卸，既可防止膜片的意外损伤，又便于定期清洗；

· 特殊要求可定做，适应各种场合应用；

· 产品的性价比高，可靠性高，能长期稳定使用。

概述

RFM-200型液位变送器是一种全密封潜入式扩散硅液位测量仪表。该型变送器选用经过长期稳定性和可靠性试验的压阻式OEM压力传感器及高精度的变送器专用电路装入一个不锈钢壳体组成。一体化的结构和标准化的信号，为现场使用和自动化控制提供了方便。专用电缆与外壳密封连接，可长期投入与变送器结构材料相兼容的液体中使用。

RFM-200型液位变送器具有体积小、重量轻、长期稳定性好，适用于医药、冶金、电厂、矿山、城市供排水、水文勘探等领域进行水位或液位测量与控制。

性能指标

· 量程（FS）：1 2 5 10 20 50 100 200mH2O

· 过压：2倍满量程

· 精确度误差：0.5％FS/0.25％FS/0.1％FS

· 稳定性误差：量程＞20mH2O，0.2％FS/年或0.1％FS/年，量程≤20mH2O，20mmH2O

· 温度系数：                    零点漂移               满度漂移

量程＞10mH2O           0.02％FS/℃           0.05％FS/℃

量程≤10mH2O            0.05％FS/℃           0.05％FS/℃

· 工作温度：-20～80℃；

· 贮存温度：-40～100℃

· 供电电源：10V～28V DC（RS485接口型），12V～30V DC（HART型）

· 输出信号：4～20mADC(二线)、RS485或HART协议

· 负载电阻：＜(Uv－12)/0.02Ω,RS485总线可挂接99个变送器

· 绝缘:100MΩ，50V

· 防护等级:P68（变送器部分）；IP65（接线盒部分）

结构材料

电子壳体：不锈钢1Cr18Ni9Ti

密封圈：氟橡胶

波纹膜片：不锈钢316L

电缆：Φ7.5mm聚乙烯专用电缆

橡胶套管：丁腈橡胶

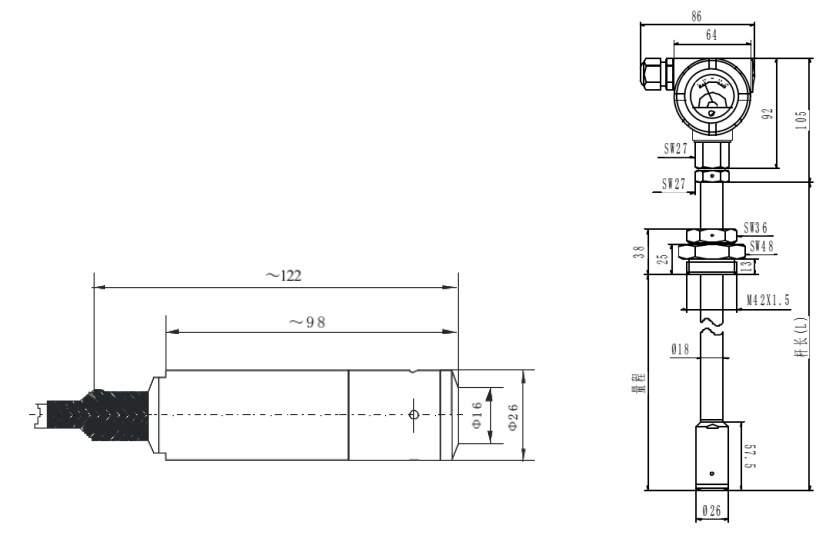

外形尺寸（单位：mm）

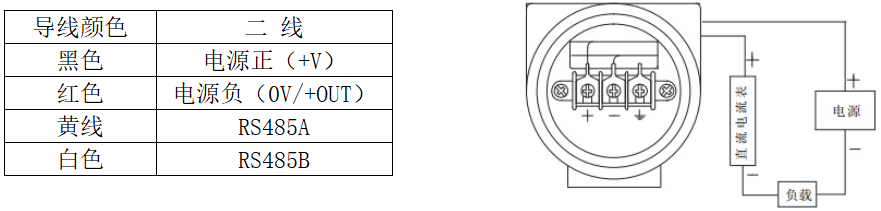

电气连接

变送器与外部电路通过电缆或接线盒进行电气连接。

选型提示

1、选型时请注意按照我公司选型指导书选出准确的型号。

2、被测介质要与产品与介质相接触的部分相兼容。

3、配套提供5m聚乙烯电缆，超过5m部分按长度加价,特殊电缆需备注。

4、若需要订购非标准或特殊要求的产品，请与本公司商洽并在订单上注明。
