RFM-504型高温熔体压力变送器

2026-05-18 浏览：133

产品特点

· 准确度高，稳定性重复性好；

· 输出信号大，动态性佳；

· 80%内部校准；

· 不锈钢封装，安装方便；

· 通用性强。

概述

RFM-504型高温熔体压力变送器是在高温熔体压力传感器的基础上加入信号处理系统而成。高温熔体压力传感器的输出信号多为mV信号，如2.0mV/V、3.0mV/V、3.33mV/V等，这样必须要有配套的高温熔体压力仪表将信号采集以后再显示出来，并通过压力仪表的信号处理系统将信号放大处理成工业上常用的0～10V或4～20mA的标准信号，供其他自动化设备或计算机系统使用（如PLC、步进电机等）。

高温熔体压力变送器广泛应用于塑料挤出行业的压力测量，如化纤设备、塑料橡胶制造设备、聚酯、石化及各种高温流体的压力测量与控制。可以与智能数字压力仪表及控制仪表配套使用，实现压力及温度的显示与控制。

性能指标

· 量程：0～0.01…200MPa

· 温度范围：20～450℃

· 过压：1.5倍满量程压力

· 输出信号：3.33mV/V,2mV/V（传感器信号）；4-20mA，0-5V或0-10V（变送器信号）

· 供电电压：10VDC（传感器供电）；24VDC（变送器供电）

· 温度漂移：≤0.3MPa

· 精度：±1％FS/0.5％FS

· 重复性：±0.2％FS

· 输出阻抗：350 Ohms±10％

· 存贮温度：-40℃～125℃

· 介质温度：0～200℃～400℃

· 校准方式：80%FSO；

结构材料

压力接口：不锈钢1Cr18Ni9Ti膜片材质：15-5PH带涂层的不锈钢

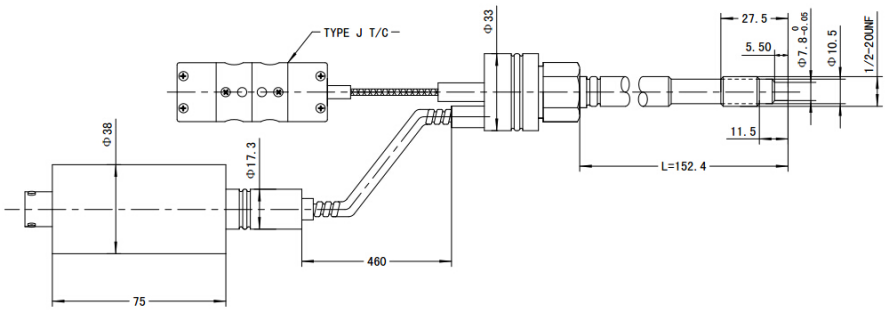

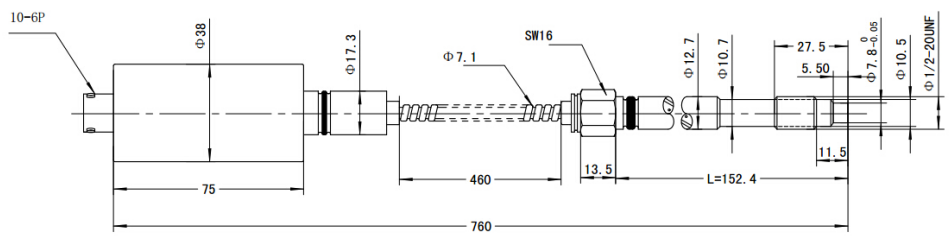

外形尺寸（单位：mm）

RFM-105型高温熔体压力变送器

电气连接

五芯航空插件，六芯航空插件

选型提示

1、选型时请注意按照我公司选型指导书选出准确的型号。

2、被测介质要与产品与介质相接触的部分相兼容，同时注意被检测介质的温度。

3、若需要订购非标准或特殊要求的产品，请与本公司商洽并在订单上注明。
