RFM-500型温度变送器
产品特点
· 体积小，方便安装；
· 零点、满度可调校；
· 多种安装方式；
· 多种标准信号输出。
概述
RFM-500型温度变送器是一款一体化温度变送器可直接测量各种生产过程中的-50℃～+500℃范围内液体、蒸汽、气体介质以及固体表面温度，采用专用温度模块，对感温元件进行线性修正，输出标准信号。产品形式多样，广泛用于石油、化工、冶金、电站、轻工等部门，与调节器、记录仪表、计算机等配套使用，组成各种测量控制系统，用户可根据使用要求选择适当的产品。
性能指标
· 被测介质温度范围：-50℃～500℃
· 电路工作温度范围：-10℃～80℃
· 数显表头温度范围：-10℃～60℃
· 供电电源：10～30VDC（带显示表头的：15～30VDC）
· 输出信号：4～20mADC
· 测量精度：±1.0%FS
· 常温绝缘电阻：≥50MΩ，500VDC
结构材料
电子壳体/防水接线盒：铝合金
与介质接触部分：不锈钢

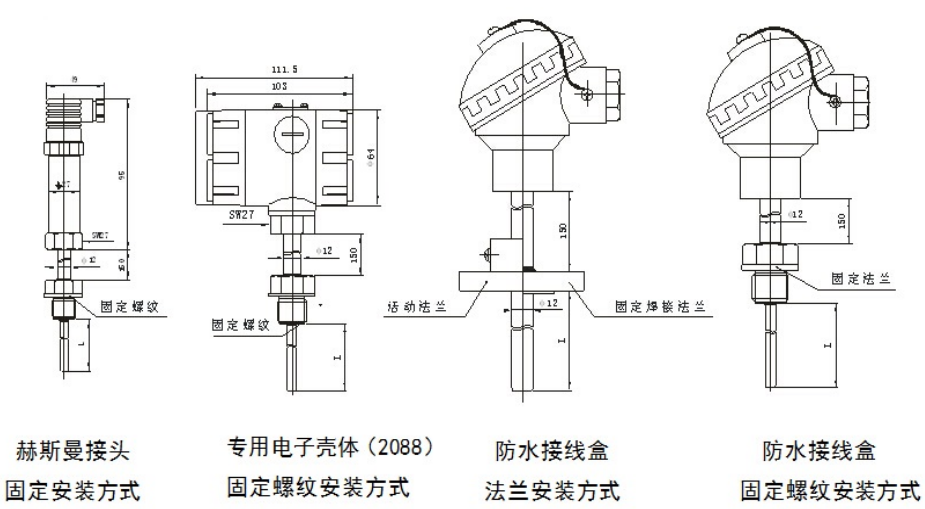

外形尺寸（单位：mm）

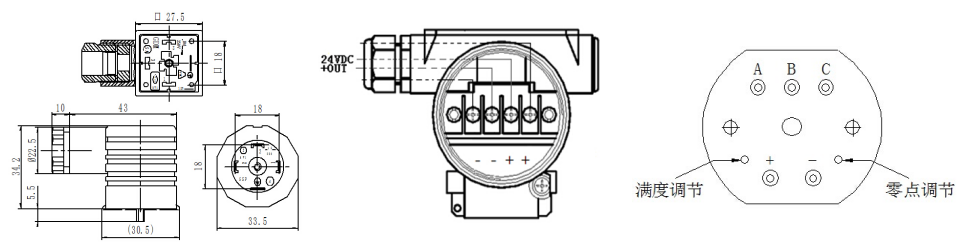

电气连接
两线电流型电气定义：
对应以上三种出线方式，三线电流/电压输出型电气定义如下：
选型提示
1、选型时请注意按照我公司选型指导书选出准确的型号。
2、安装方式及安装接口请对照具体安装接口尺寸选择，保护管插入深度不小于保护管直径的十倍。
3、产品测量精度默认为1.0级，如另有要求，请与本公司协商一致，并在订单中注明。
4、固定法兰、活动法兰形式和尺寸如下：（单位：mm）
