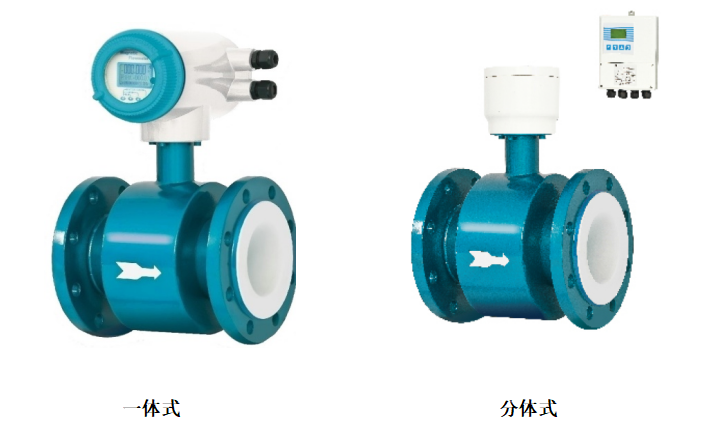

RFM-600型电磁流量计
产品特点
· 性能可靠，安全使用方便；
· 现场可进行调校和设置；
· 精度高、可靠性高、稳定性好、使用寿命长。
概述
RFM-600型智能电磁流量计是我公司采用国内外最先进的技术研制、开发的全智能型流量计，具有测量精度高、可靠性高、稳定性好、使用寿命长等特点。
产品设计了背光宽温的中文液晶显示器、功能齐全实用，显示直观、操作使用方便、可以减少现场安装使用维护的麻烦。广泛的应用于石油、化工、冶金、给排水、钢铁、煤炭、造纸、食品、轻纺、环保等工业部门及市政管理，水利建设等领域。
性能指标
· 电磁流量计转换器部件
· 输入信号：来自传感器的与流量成正比的信号。
·输出信号：4mA～20mA DC（负载电阻0Ω～750Ω）。
· 通过参数设定选择脉冲/报警输出
· 脉冲输出：（已上拉电阻）
· 4mA～20mA DC输出：电流输出为有源输出。
· 报警输出：额定值30VDC，100mA
· 通讯信号：RS485通讯协议（可选）；RS232通讯协议（可选）
· 负载电阻：250Ω～600Ω（包括电缆电阻）
· 负载电容：0.22μF（最大值）
· 负载电感：3.3mH（最大值）
· 分体电缆线间距：≤100m
· 接收仪表的输入阻抗：≥10kΩ（2.4kHz）
· 量程范围设定功能
· 通过设定体积单位，流量值和流量计通径来设定体积流量。
· 瞬时流量显示功能：显示流量单位，也显示量程百分比。
· 累积流量显示功能：可以显示正、反向累积值和总累积值。
· 脉冲输出功能：通过设定一个脉冲当量就可以输出代表任何流量单位所表示的脉冲量。
· 脉冲宽度：占空比50%或固定脉冲宽度供用户选择。
· 输出速率：10～400（脉冲数/秒）（只有在选择脉冲输出方式使用）。
· 失电数据保护：由EEPROM贮存数据，无需备用电池。
· 正、反流量测量功能：在正、反流向测量模式中，可以测量反向流量。
· 上限报警：瞬时流量大于上限设定值
· 下限报警：瞬时流量小于下限设定值
· 阻尼功能：可设定范围从0.2s～100s（63%响应时间）
· 环境温度：-20℃～60℃
· 电源电压的额定值：AC型：100V～240V AC DC型：24VDC
结构材料
壳体材料：铝合金铸件
表体法兰材质：碳钢/不锈钢
电极/内衬材料：详见选型说明

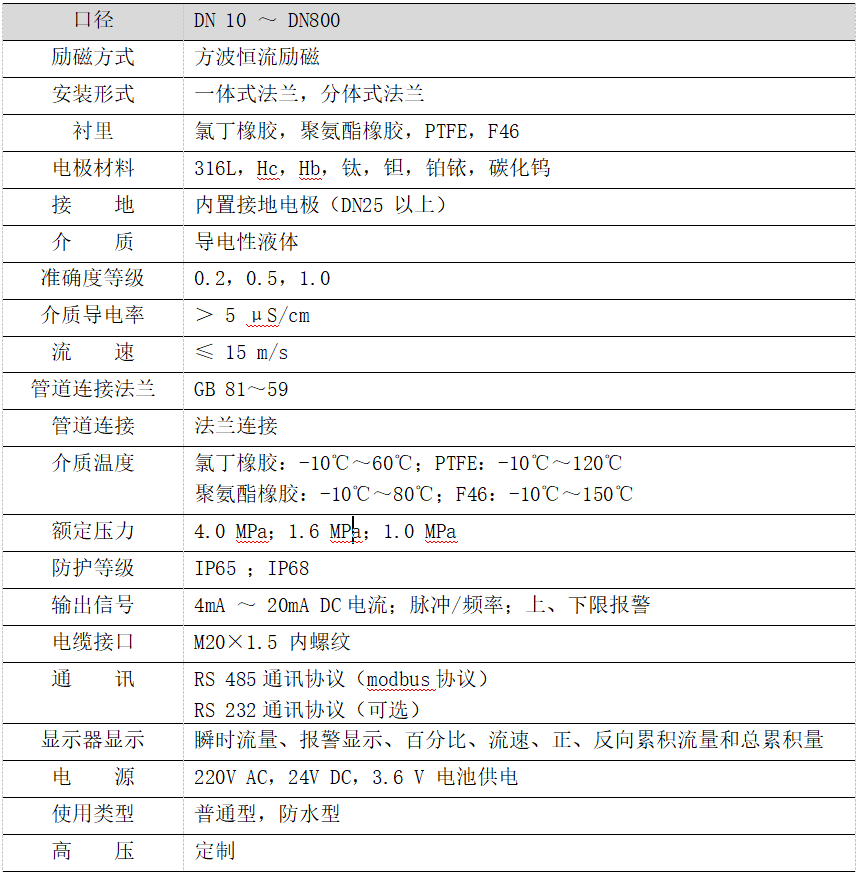

RFM-600系列电磁流量计性能简介（法兰式）

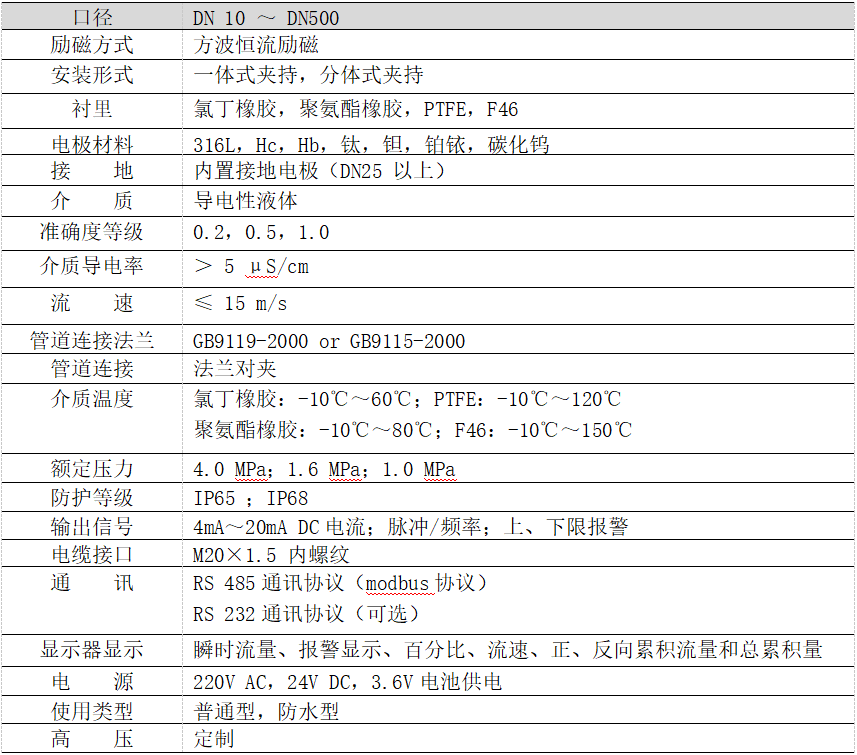

RFM-600系列电磁流量计性能简介（夹持式）
如何正确选型
流量计的选型是仪表应用中非常重要的工作，据有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型和错误安装而造成的，请特别注意。
1、收集工艺数据
a、被测流体名称，以及所含的化学物质的成分；
b、最大流量、最小流量、常用流量；
c、最高工作压力；
d、最高温度、最低温度。
2、被测流体必须具备一定的导电性，导电率≥5μS/cm。
3、最大流量和最小流量必须符合下一页的可测量流量范围表中的数值。
4、实际最高工作压力必须小于流量计的额定工作压力。
5、最高工作温度和最低工作温度必须符合流量计规定的温度要求。
6、确定在工艺管线中间是否有负压的情况存在。
您可以根据实际使用的流量计选择相应的电磁流量计，若所选择的电磁流量计的内径与现在的工艺管道的内径不符，应进行缩管或扩管。
1、若管道进行缩管，应考虑由于缩管引起的压力损失是否会影响工艺流程。
2、从提高测量精度和产品价格上考虑，可以选择较小口径的电磁流量计，相对减少投资。
3、测洁净水时，经济流速是2m/s～3m/s，测易结晶的溶液时，应适当地提高流速，常用流速≥2 m/s以防止电磁流量计的电极被覆盖。

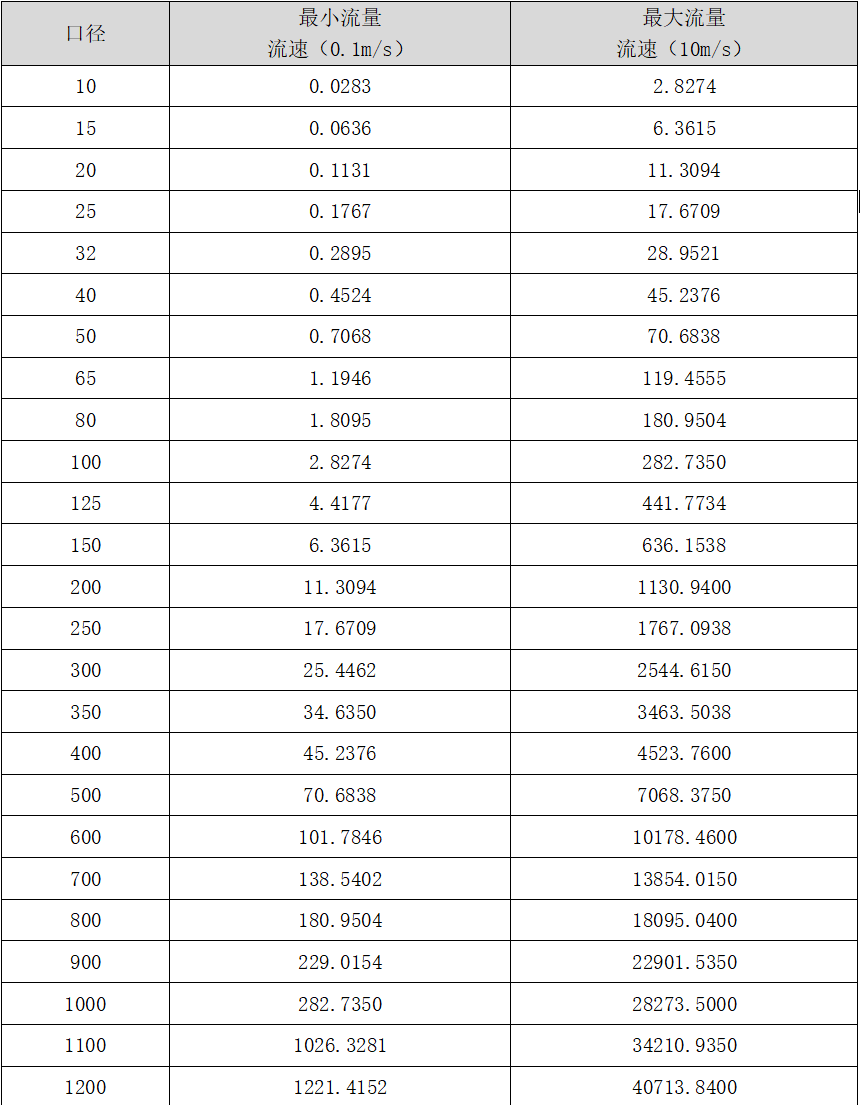

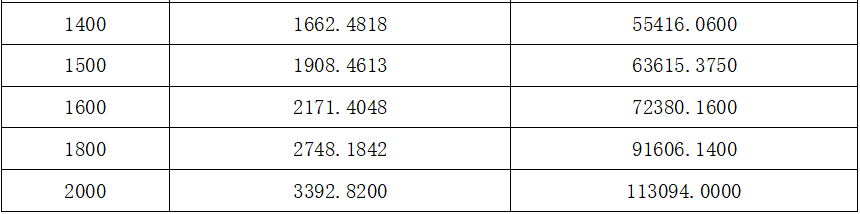

可测量流量范围 国际单位（口径:mm，流量：m3/h）
电气连接
接线时应注意以下几点
1、为保证传感器接线盒内的绝缘性，防止由于潮湿引起的绝缘性不好，下雨天不要再室外连接电缆。
2、连接电源电缆和信号电缆两头要包有圆形的接线片。
3、建议使用导线管，导线管采用厚的且坚固的钢管道或柔性金属管道均可。
4、所有的电源电缆和非四芯24V DC的信号电缆必须配备金属电缆保护管。
5、当备有防水密封电缆接头，应将防水密封电缆接头拧紧以保证盒子内不渗水。
6、为保护操作人员和维修人员部遭受电击以及防止外部噪声的影响，应将接地连接到标志上（≤10Ω）。

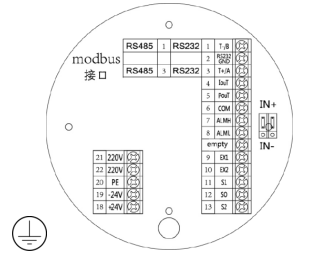

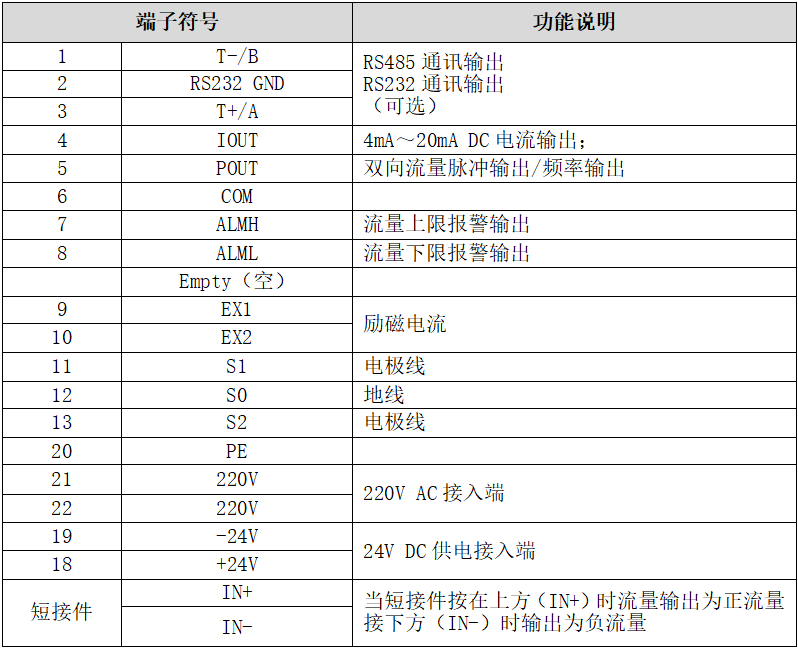

一体式接线图

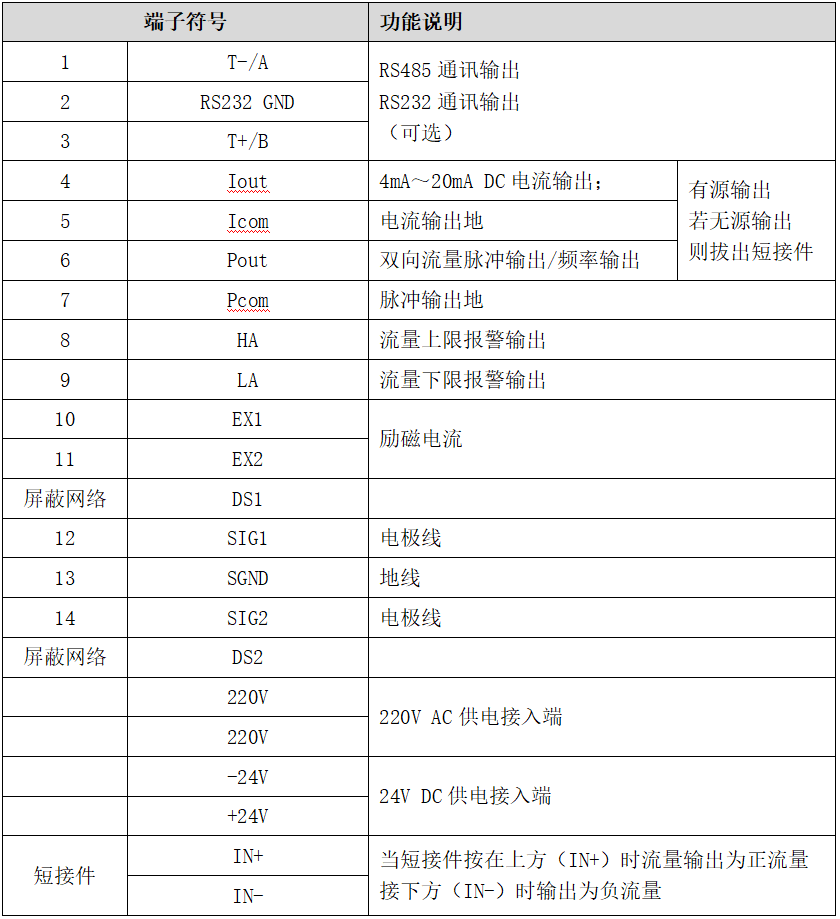

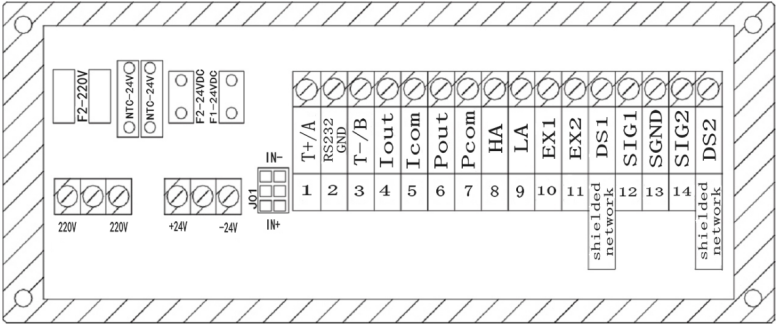

分体式接线图

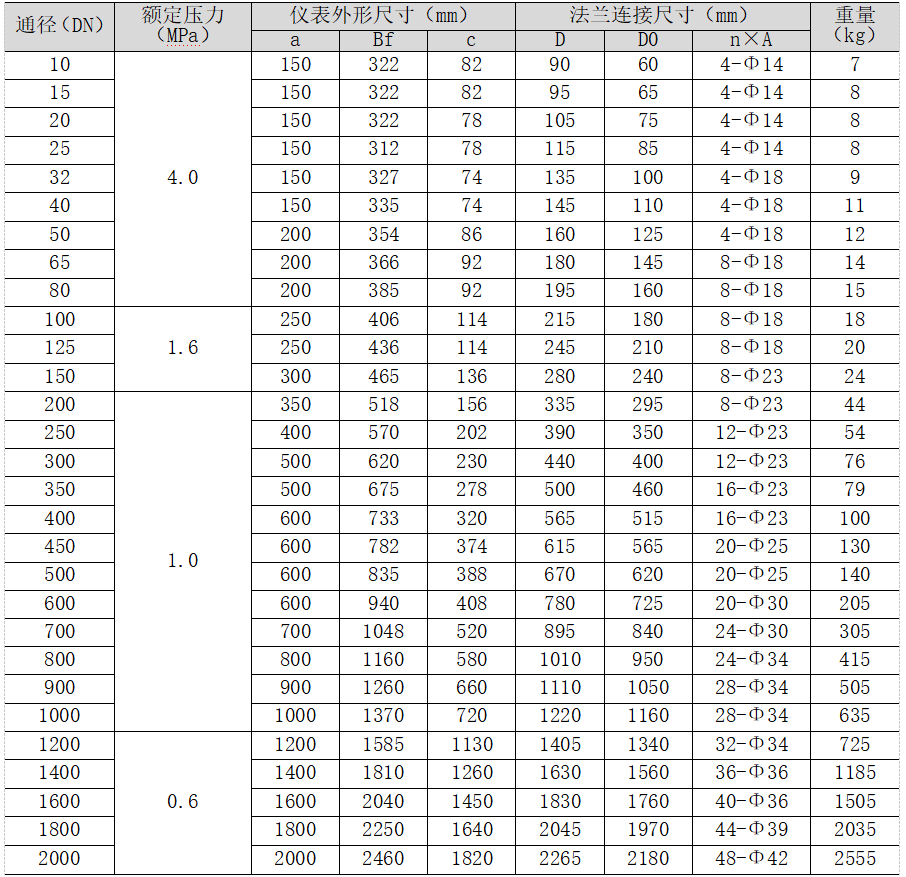

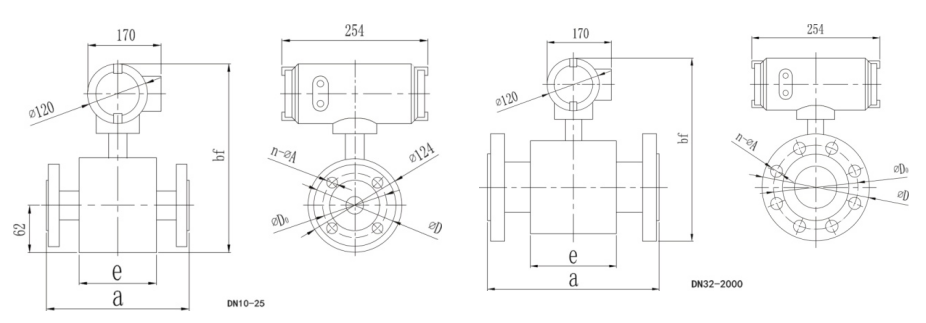

电磁流量计外形尺寸
电磁流量计的选型最好由熟悉现场工艺条件的技术人员进行，按选型资料中可测流量范围表选择合适的口径、内衬材料、电极等，选择最好由熟悉现场工艺条件的最终用户确定。

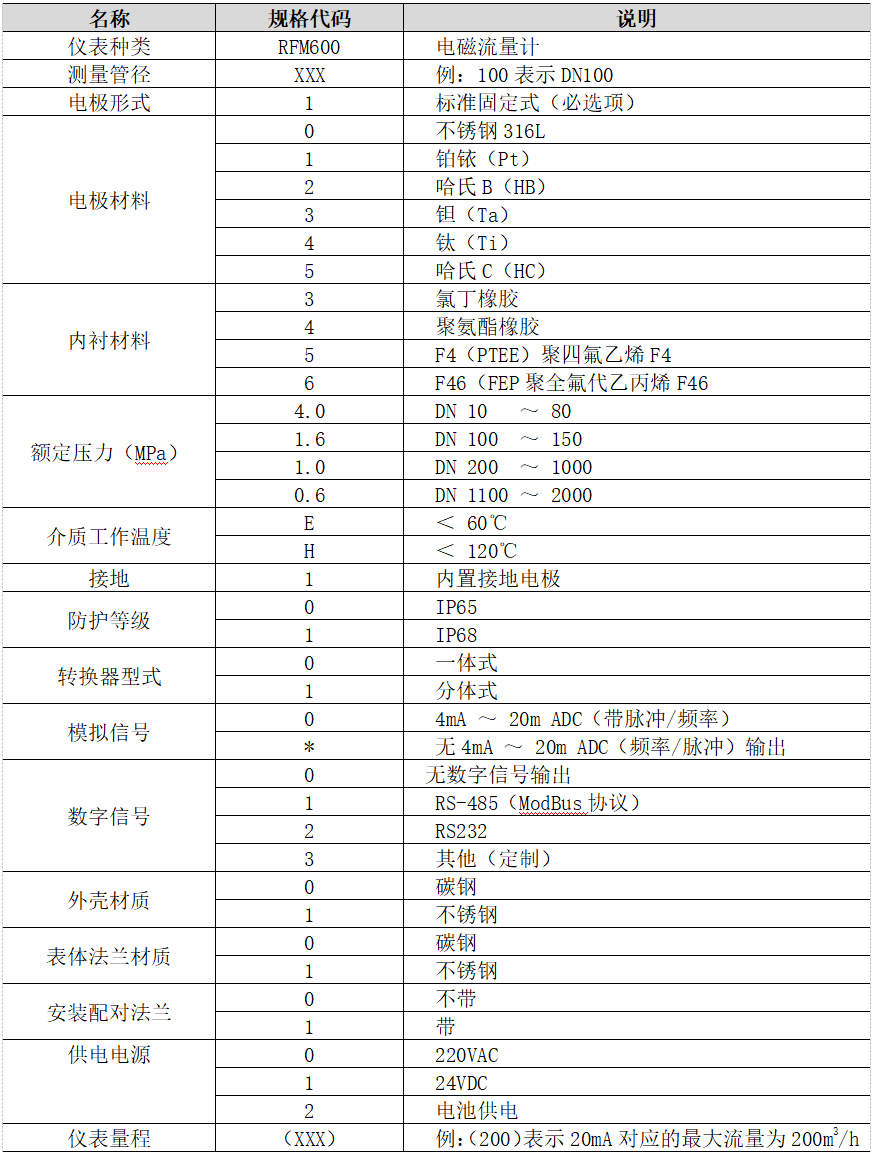

流量计选型指南
选型举例：RFM600-200-103-1.0E1-0001-0010（max）
型号说明：电磁流量计；口径DN200；固定式不锈钢电极、氯丁橡胶内衬；额定压力1.0MPa，温度＜60℃，内置接地电极；防护等级IP65，一体式，带4mA～20mA DC（频率或脉冲输出），配RS485数字信号输出；外壳材料和法兰为碳钢，带安装配对法兰（包含螺栓螺母），220V AC供电。
选型提示
1、选型时请注意按照我公司选型指导书选出准确的型号。
2、被测介质要与产品与介质相接触的部分相兼容。
3、若需要订购非标准或特殊要求的产品，请与本公司商洽并在订单上注明。
