RFM-606型玻璃转子流量计

产品特点

·压力损失小，不易破裂；

·结构简单，直接指示；

·性能可靠，安装使用方便；

·价格便宜，重量轻、清晰度高、使用寿命长。

 概述

RFM-606型玻璃转子流量计主要由一根自下而上扩大的锥形玻管和一只随流体流量大小上下移动的浮子组成。流体自下而上流经锥管时，流体动能在浮子上产生的升力S和流体的浮力A使浮子上升，当升力S与浮力A之和等于浮子自身重力G时，浮子处于平衡，稳定在某一高度位置上，锥管上的刻度指示流体的流量值。用来测量非混浊液体、气体等单相介质流量的仪表之一，主要用于化工、石油、轻工、医药、化肥、化纤、食品、染料、环保及科学研究等各个部门中，用来测量单相非脉动(液体或气体)流体的流量。

 性能指标

·测量范围

水（20℃）               0.002~160L/h

空气（1.2X10⁵pa,20℃）   0.1~4300L/h

·范围度：1:10

·准确度等级：2.5级  4级

·锥管：光管，带筋管

     长度：100mm

     标尺：流量标尺

·浮子形状：球型  锥型

·允许被测流体状况

      最大压力：1.0Mpa，1.6Mpa

      介质温度：-5℃~+120℃

      环境温度：-20℃~+100℃

                             -20℃~+165℃

·总长：  145mm

·连接方式：软管，金属管，快速接头，卡套

 结构材料

基座：黄铜/不锈钢                           止档：尼龙/氟塑料

浮子：玛瑙/1Cr18Ni9Ti不锈钢/有机玻璃        针阀：1Cr18Ni9Ti不锈钢

密封圈及垫片：丁腈橡胶/氟橡胶或耐溶剂橡胶  锥形管：硬质玻璃

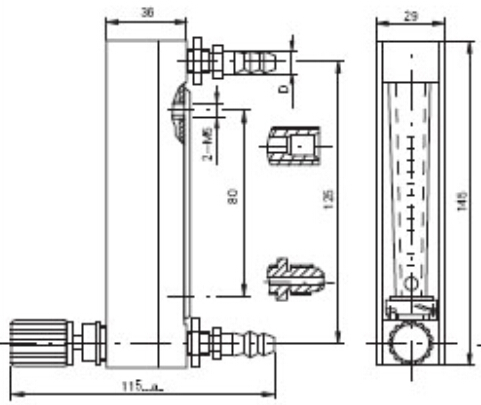

 外形结构图

特别说明

RFM-606型玻璃转子流量计的连接有管螺纹（G10、20、30型）、软管（R10、20、30型）；法兰（F10、20、30型）三种方式。产品分普通型（测量一般无腐蚀流体）和耐腐型（测 量的腐蚀性流体）两种。

选型提示

1、选型时请注意按照我公司选型指导书选出准确的型号。

2、被测介质要与产品与介质相接触的部分相兼容。

3、若需要订购非标准或特殊要求的产品，请与本公司商洽并在订单上注明。
