RFM-605型数字精密质量流量计

产品特点

·适用多种介质；

·安装直管段要求低；

·核心处理器，测量准确度高；

·安装直管段要求低

·可靠性好，维修率低。

 概述

质量流量计是采用感热式测量，通过分体分子带走的分子质量多少从而来测量流量，因为是用感热式测量，所以不会因为气体温度、压力的变化从而影响到测量的结果。质量流量计是一个较为准确、快速、可靠、高效、稳定、灵活的流量测量仪表，相信将在推动流量测量上显示出巨大的潜力，测量管道内质量流量的流量测量仪表。质量流量计是不能控制流量的，它只能检测液体或者气体的质量流量，通过模拟电压、电流或者串行通讯输出流量值。

科里奥利质量流量计能够直接测量流体的质量，具有高精度（0.1%~0.2%），应用范围广(可测量各种非牛顿流体、各种浆液、悬浮液、高粘度流体等)，安装要求低（对仪表的前后直管段要求不高），运行可靠、稳定，维修率低等特点。

在被测流体处于压力、温度等参数变化很大的条件下，若仅测量体积流量，则会因为流体密度的变化带来很大的测量误差。在容积式和差压式流量计中，被测流体的密度可能变化30%，这会使流量产生30~40%的误差。随着自动化水平的提高，许多生产过程都对流量测量提出了新的要求。化学反应过程是受原料的质量(而不是体积)控制的。蒸气、空气流的加热、冷却效应也是与质量流量成比例的。我司的数字精密质量流量计其结构是由传感器单元和变送器单元两部分组成，是根据科里奥利（Coriolis Force）原理，实现流体质量流量的直接精密测量，而无需任何压力、温度、粘度、密度等换算或修正。在石油加工、化工等领域将得到更加广泛的应用。

 性能指标

·适用范围：适用于液体、气体、液固、气固的质量流量或体积流量的测量

·测量管材质：316L不锈钢或哈C合金

·压力等级：标准配置见下表，其他高压可以特殊订货（最高可定制70MPa）。

·介质温度：-50℃～+150℃（可特殊定制：最高温度+350℃，最低温度-300℃）

·环境温度：传感器：-40℃～+150℃ 流量计：-20℃～+70℃

·流量测量精度：±0.20% 、±0.1%流量±[(零点稳定性/流量值)×100]%流量

·密度测量精度：±0.002g/cm³、±0.001g/cm³

·重复性：±0.10%、±0.05%流量±[½(零点稳定性/流量值)×100]% 流量

·输出信号：4～20mA   负载电阻<500Ω（瞬时流量或密度可选）； 0～10kHz  瞬时流量脉冲信号；  485 通讯信号

外形结构图

接线定义

接线说明：

24V+\-       24VDC电源(电流不小于500mA)

Fo+\-       频率输出 (瞬时质量流量或体积流量) /脉冲输出（当量可设定）

mA+\-       电流输出（瞬时流量或密度可选）

485A\485B       RS-485通讯（波特率：“9600”，本机地址：设定为“1” ）

GND             信号屏蔽地

仪表外壳地

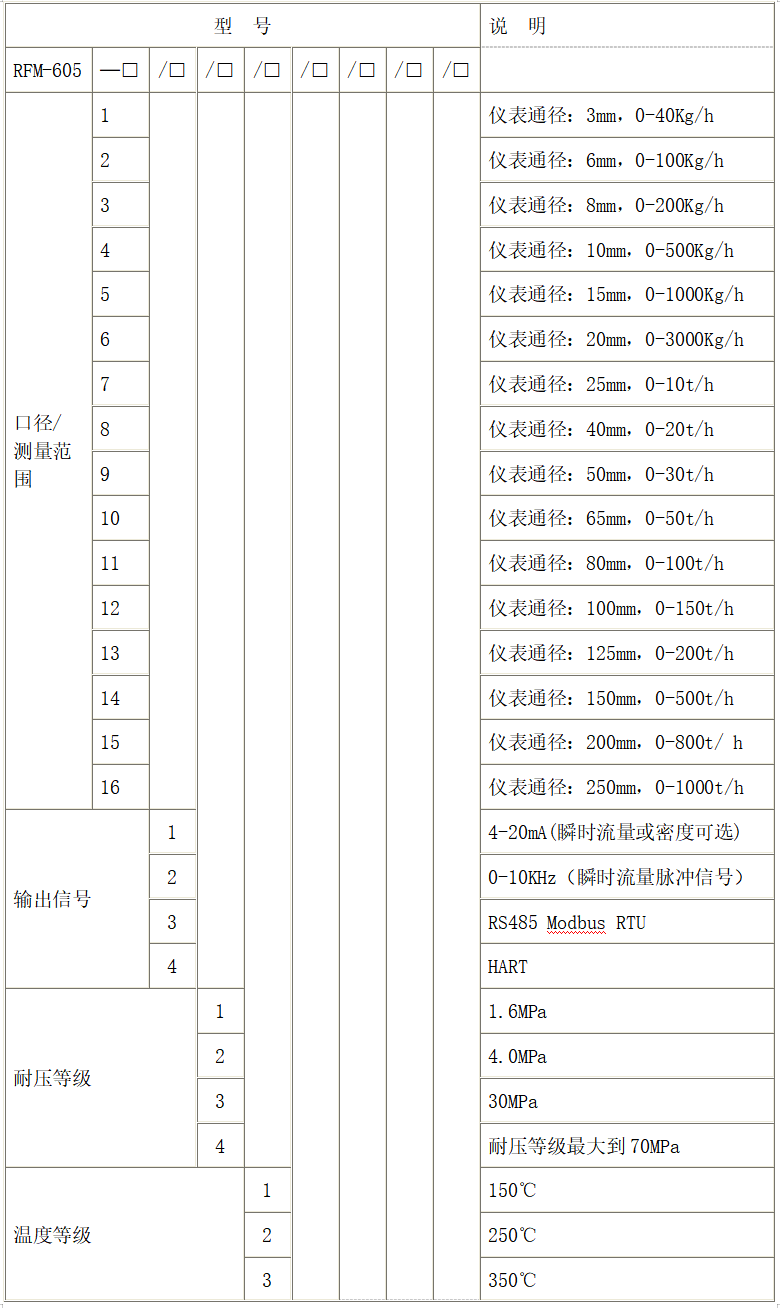

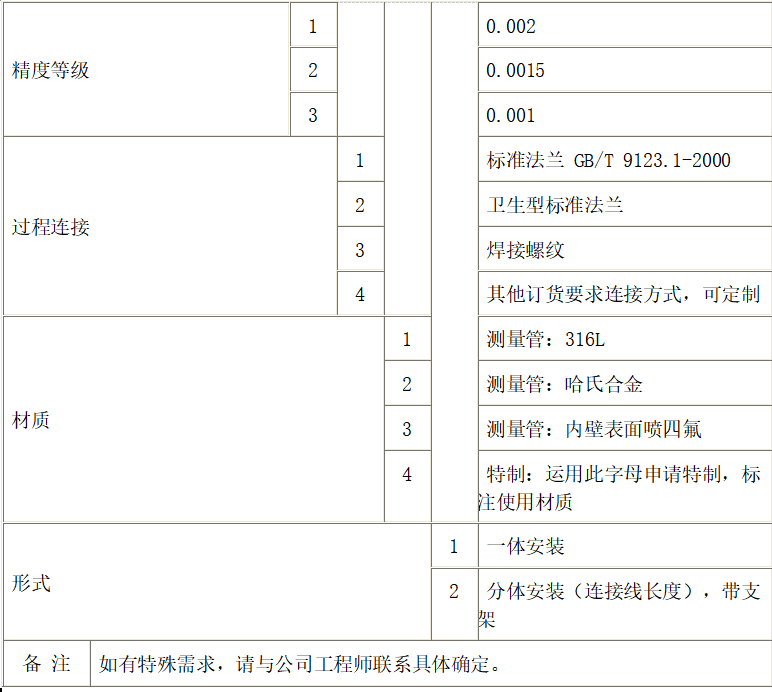

质量流量计选型指南

 选型提示

1、选型时请注意按照我公司选型指导书选出准确的型号。

2、被测介质要与产品与介质相接触的部分相兼容。

3、若需要订购非标准或特殊要求的产品，请与本公司商洽并在订单上注明。
