RFM-604型涡轮流量计

 产品特点

·高精度，一般可达±1%R、±0.5%R；（R 指读数误差）；

·量程比宽,10∶1～20∶1；

·结构紧凑轻巧，安装维护方便，流通能力大；

·原始脉冲频率范围(10Hz～1.5kHz)，信号分辨力强；

·适用高压测量，传感器表体上不必开孔，易制成高压型仪表；

·输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；

·重复性好，短期重复性可达 0.05%～0.2%，正是由于良好的重复性，如经常校准或在线校准可得到极高的精度，在贸易结算中是优先选用的流量计；

·可制成插入型，适用于大口径测量，压损小，价格低，可不断流取出，安装维护方便。

 概述

涡轮流量计是一种速度式仪表，它具有精度高、重复性好、结构简单、耐高压、测量范围宽、体积小、重量轻、压力损失小、寿命长、操作简单、维修方便等优点，用于封闭管道中测量低粘度、无强腐蚀性、清洁液体的体积流量和累积量。可广泛应用于石油、化工、冶金、有机液体、无机液、液化气、制药、食品、造纸等行业。

 性能指标

被测介质：无杂质，低粘度，无强腐蚀性液体及气体

仪表口径及连接方式：

                                         法兰连接型  DN15～DN200

                                         螺纹连接型  DN4～DN50

                                         夹装连接型  DN4～DN200

法兰标准：

                   常规标准  GB/T 9113-2000

                   其他标准  国际管法兰标准  如德标 DIN，美标 ANSI，日标 JIS 等

                                       国内管法兰标准  如化工部标准、机械部标准

螺纹规格：

                   常规规格  英制管螺纹（外螺纹）

                   其他规格  内螺纹、球面螺纹、NPT 螺纹等

精  度：±1%R  ±0.5%R  ±0.2%R（需定制）

重复性：≤±0.15%  ≤±0.1%  ≤±0.03%

量程比：10∶1～20∶1

检定条件：

                   检定装置

                   标准表法液体流量检定装置

                   静态质量法液体流量检定装置

环境温度：20℃

相对湿度：65%

使用条件  介质温度

T1（一般型，标配）  -20℃～80℃

T2（高温型，定制）  -20℃～120℃

T3（高温型，定制）  -20℃～150℃

环境温度：-20℃～60℃

相对湿度：5%～90%

大气压力：86kPa～106kPa

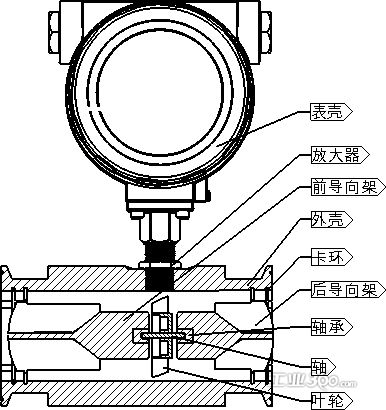

外形结构图

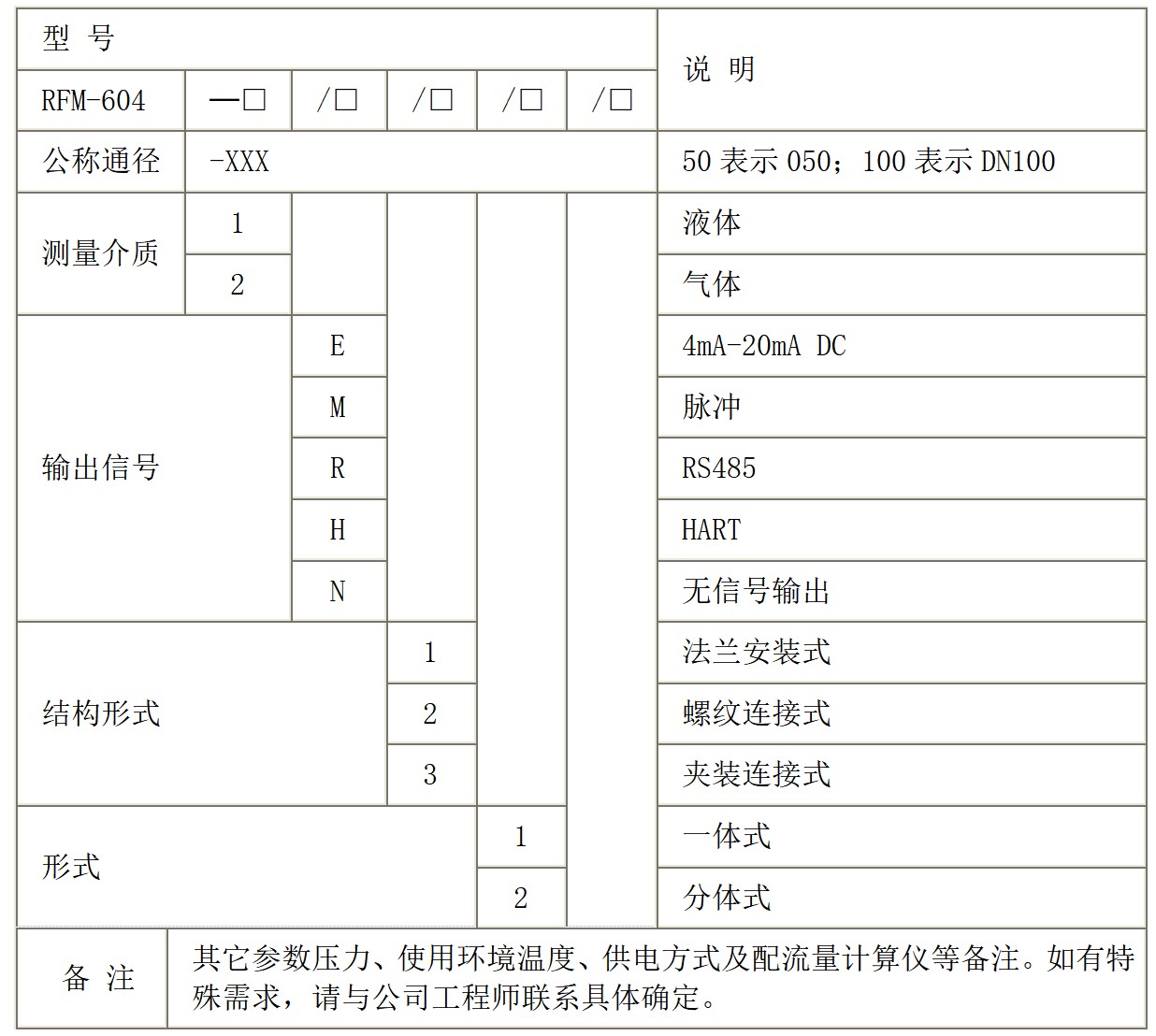

涡轮流量计选型指南

选型提示

1、选型时请注意按照我公司选型指导书选出准确的型号。

2、被测介质要与产品与介质相接触的部分相兼容。

3、若需要订购非标准或特殊要求的产品，请与本公司商洽并在订单上注明
