RFM-601型超声波流量计（能量表）

产品特点

·性能可靠，安全使用方便；

·现场可进行调校和设置；

·精度高、可靠性高、稳定性好、使用寿命长。

 概述

RFM-601便携式/手持式超声波流量计（能量表）用于测量各种能够传导超声波的单一均匀的液体的流量及热量。便携式/手持式超声波流量计采用非接触测量方式，测量范围大，没有活动机械部件，不受系统的压力和恶劣环境的影响，已成功应用于水、纯水、海水、污水、化工液体、江河水、燃料油等流体的计量工作中。便携式/手持式超声波能量表广泛应用于制冷、供热、换热器、冷冻机、锅炉等行业系统能量消耗的计量。

 性能指标

1.1主机的分类：

1.2传感器的分类：

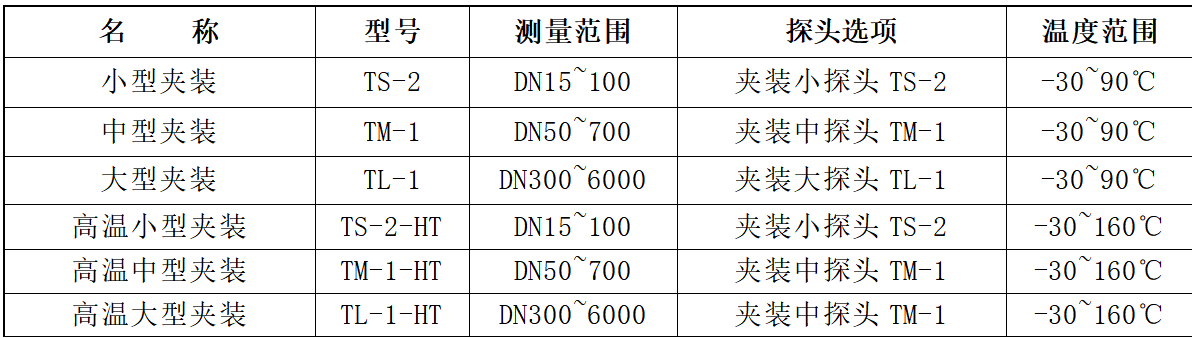

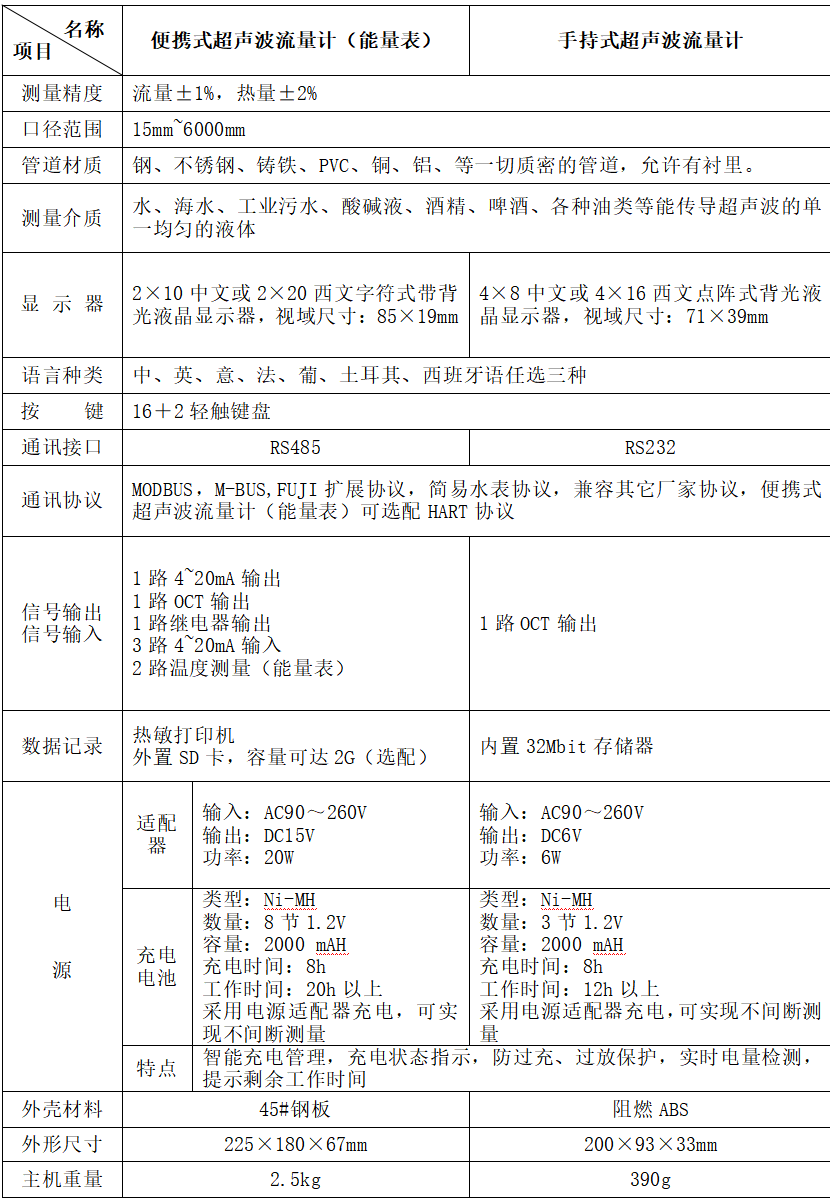

 1.3 技术指标：

部件名称及说明

1.1测量组成图

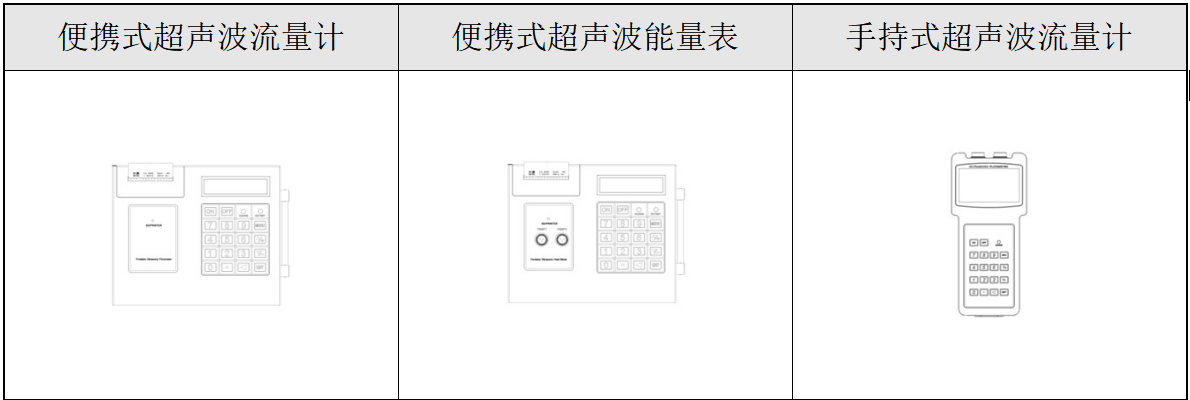

 1.2主机视图及说明

1.2.1便携式超声波流量计（能量表）

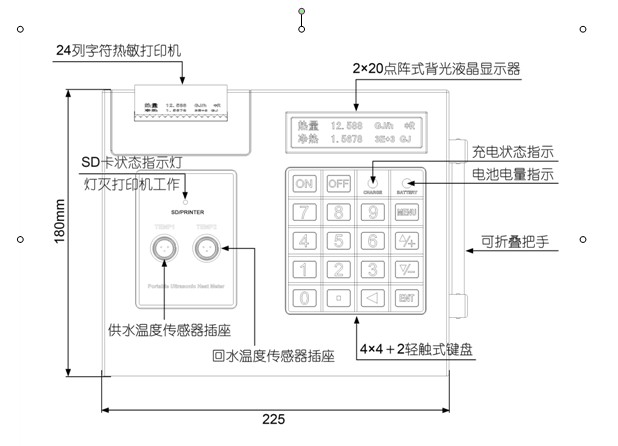

正视图

侧视图

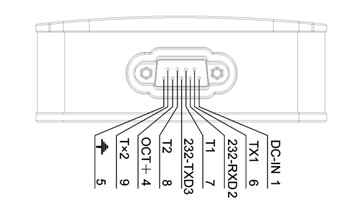

输出信号说明：

+485-：RS485通讯接口

+OA-：4-20mA模拟电流环信号输出接口

+OCT-：脉冲信号输出接口

+RLY-：继电器信号输出接口

AI3 – GND：4-20mA  AI3模拟电流环信号输入接口

AI4 – GND：4-20mA  AI4模拟电流环信号输入接口

AI5 – GND：4-20mA  AI5模拟电流环信号输入接口

 1.2.2手持式超声波流量计（能量表）

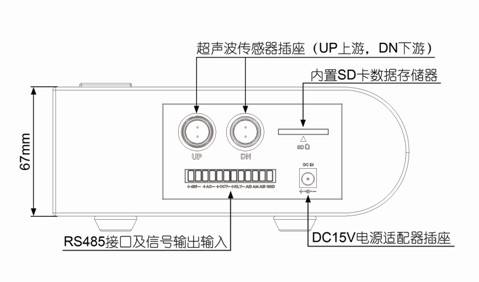

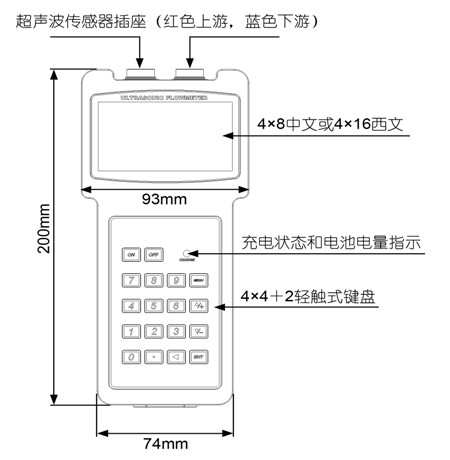

正视图

                   侧视图

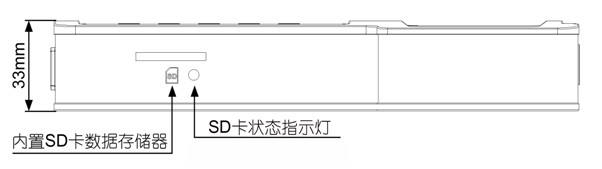

底视图

1.3传感器视图及说明

1.3.1标准外夹式流量传感器

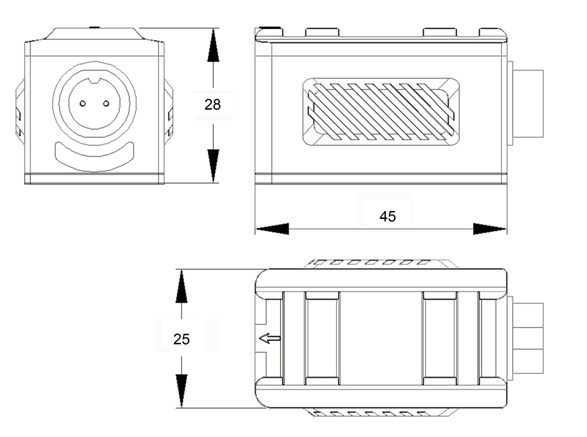

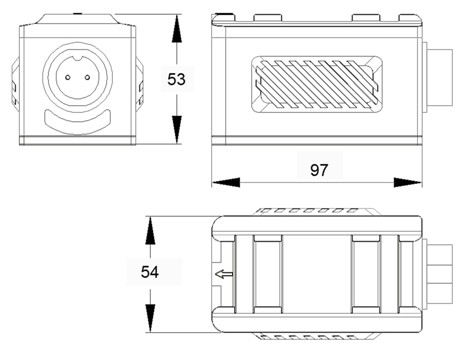

标准小型传感器（TS-2）

标准中型传感器（TM-1）

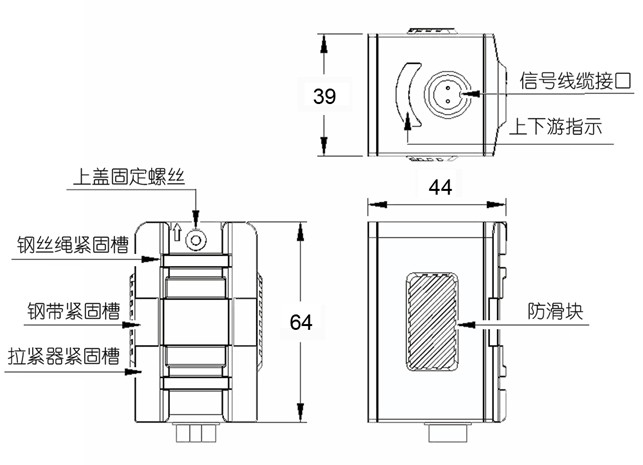

 标准大型传感器（TL-1）

1.3.2高温外夹式流量传感器

高温外夹式传感器采用特殊定做的耐高温材料制作，可以测量的流体温度范围为-30℃~160℃，根据不同的管道口径来选择不同型号的传感器。在主机菜单中传感器的选项参看第7页。

高温外夹式小型传感器（TS-2-HT）

尺寸同标准小型传感器（TS-2）

高温外夹式中型传感器（TM-1-HT）

尺寸同标准中型传感器（TM-1）

高温外夹式大型传感器（TL-1-HT）

尺寸同标准中型传感器（TM-1）

 流量测量说明

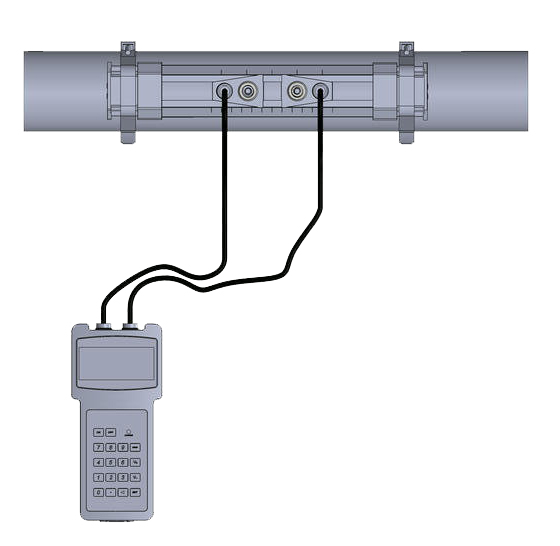

便携式/手持式超声波流量计（能量表）的流量测量简单方便，只要选择一个合适的安装点，在主机上输入安装点处的管道参数，然后根据主机提供的传感器安装距离，把传感器安装在管道表面，并用超声波专用电缆连接至主机，即可完成流量测量。如图所示：

可按如下步骤进行操作：

选择安装点    →     输入测量参数    → 传感器的安装与调试→  检查安装是否正确  →     查看测量数据     →     测量数据处理

为保证测量精度和稳定性，测量点的流体必须充满管道（否则测量值会偏大或者不能测量）。所以安装时应满足下列条件：

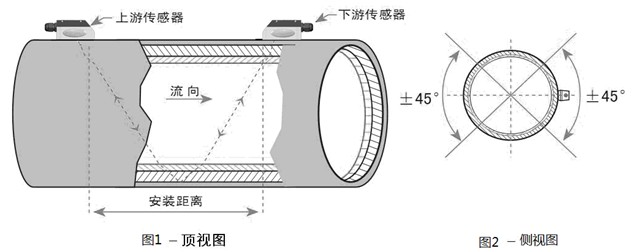

两个传感器应该安装在管道轴面的水平方向上，在如图2所示的45°范围内安装，以防止上部有不满管、气泡或下部有沉淀等现象影响传感器正常测量。

选型提示

1、选型时请注意按照我公司选型指导书选出准确的型号。

2、被测介质要与产品与介质相接触的部分相兼容。

3、若需要订购非标准或特殊要求的产品，请与本公司商洽并在订单上注明。
