RFM-603型涡街流量计

产品特点

· 同时显示累计流量和瞬时流量；

· 输出与流量信号对应的4mA～20mA DC两线制的电流信号；

· 具有五段非线性修正、小信号切除、阻尼时间自由设定功能；

· 先进的电路设计，电路板同时具有微功耗放大板和电流输出功能，量程比宽；

· 全通用设计，整体体积小，结构紧凑。适用于不同口径液体和气体介质的流量测量；

· 先进的人性化设计，操作简便易用。

概述

RFM-603型涡街流量计系列产品，是在综合吸收国内外先进技术和在多年研发、生产经验的基础上，精心打造的产品。该产品具有功能先进、功耗低微、量程比宽、结构简单、阻力损失小、工作稳定、坚固耐用、用途广泛、使用寿命长、便于安装调试等特点。实现了产品的智能化、标准化、系列化、通用化，确保了产品的质量和美观性。

性能指标

测量介质：液体、气体、蒸汽

介质温度：常温-40℃～80℃，高温280℃

介质压力：1.0MPa，1.6MPa，2.5MPa～32MPa

基本误差：满管式：±0.5%、±1.0%、±1.5%；

插入式：±2.5%

量程比：1∶10 1∶20（液体）

流速范围液体(水)：0.7m/s～7m/s；

气体：5m/s～70m/s；

蒸汽：4m/s～70m/s

口径N(mm)

满管式：15、25、(32)、45、50(65)、80、100、(125)、150、200、250、300

插入式：300～2000

雷诺数：Re＞4000

阻力系数:：满管式：Cd≤2.4，插入式阻力损失忽略不计

环境温度：非防爆场所：-40℃～55℃，防爆场所：-20℃～55℃

直流供电：+24VDC现场数显；电池供电+3.6V,可维持2～3年

输出信号：频率脉冲信号1Hz～2600Hz，低电平≤1V，高电平≥5V，变送器：两线制4mA～20mA DC

材质：1Cr18Ni9Ti

外形结构（单位：mm）

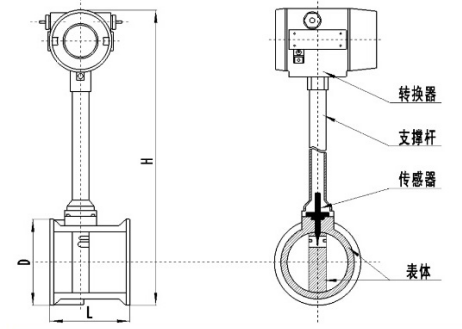

                                            法兰夹持式结构图

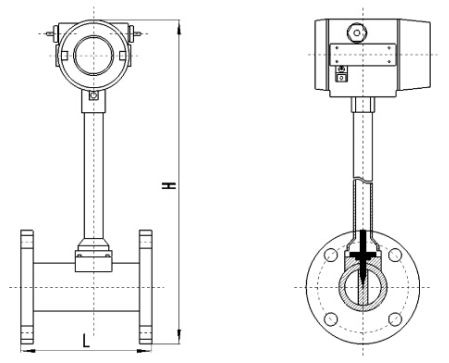

                                               法兰连接式结构图

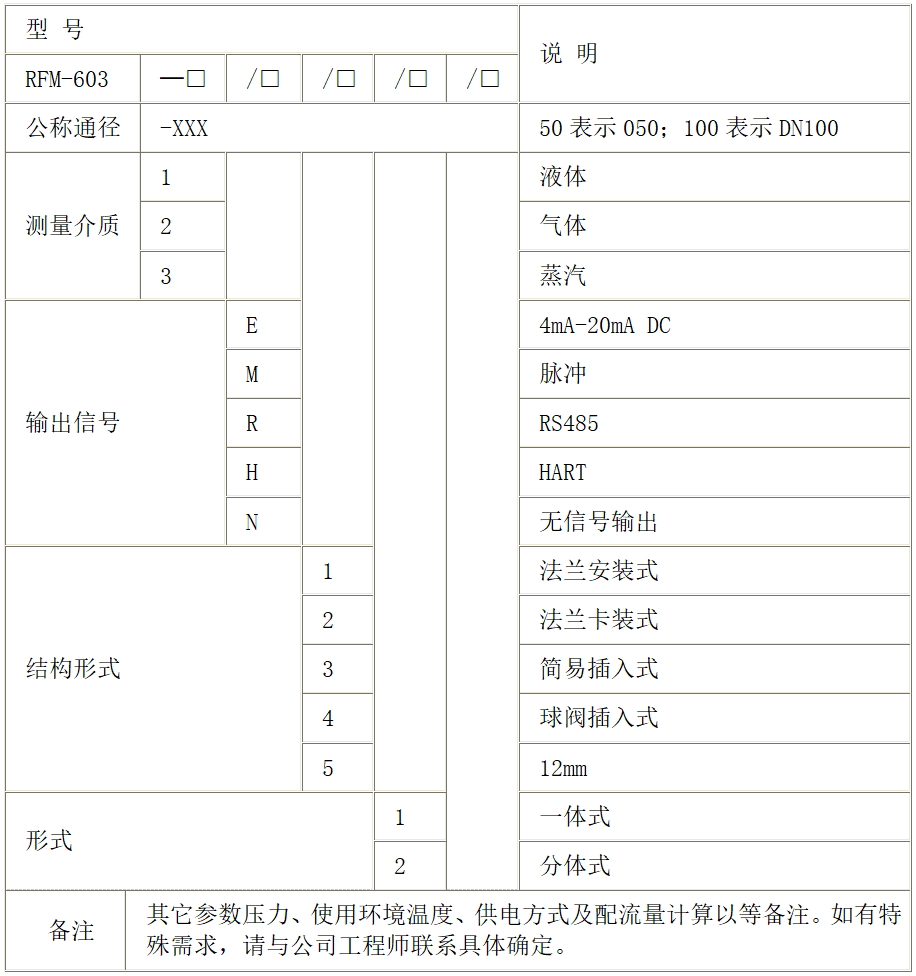

涡街流量计选型指南

选型提示

1、选型时请注意按照我公司选型指导书选出准确的型号。

2、被测介质要与产品与介质相接触的部分相兼容。

3、若需要订购非标准或特殊要求的产品，请与本公司商洽并在订单上注明。
